康佳T2569A彩电干扰线
来源:本站整理  作者:佚名  2011-07-18 13:58:24

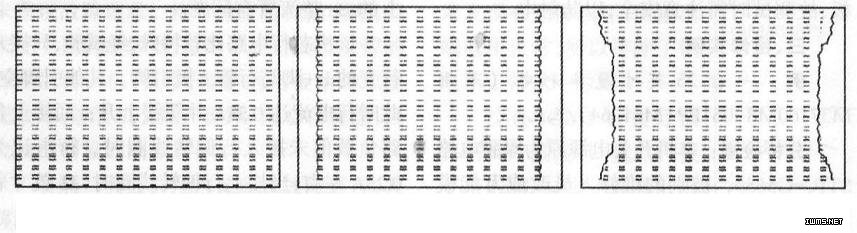

  该机图像、色彩均正常,但画面上有多道干扰横线,如下左图所示。无信号输入与TV/AV状态均伴有“咬咬”声。此机已请人修过但没有修好。根据经验,“吱吱”声且伴有干扰故障一般系开关变压器、行输出变压器或枕校变压器的磁芯松动所致。放平底板,在开机状态下用竹筷按压开关变压器与行输出变压器的磁芯,故障没有丝毫改变。

  用万用表测相关点电压,与资料对照没有多大出入。吸去行输出变器(3)脚焊锡(断开行供电),在+B滤波电容C943两端并接400Ω大功率电阻(假负载)和电压表,并将隔离调压器输出调为AIC180V,开机后+B(135V)稳定且无“咬咬”声。试把隔离惆压器的输出分别涸为AC220V与AC150V,+B电压仍非常稳定。怀疑干扰来自行输出变压器,但换上同型号行输出变压器后,故障不变。怀疑灯丝引脚接触不良(以前修理中遇过),但检查后未发现异常。再次把检查目标转向电源,找来一块A3电源板,只用它的+B(130V)和12V(供伴音的18V电压不接),通电试机,因+B电压稍低,出现行幅稍窄画面,但干扰依然存在,如下中图所示。怀疑故障由枕校电路引起,于是断开电感L405试机,出现如下右图所示画面,且“吱吱”声依旧。记得早些年自装收音机时,有资料谈到收音机中细小的“吱吱”声是电子管的微音效应,莫非此故障与显像管有关?于是找来同型号显像管试机,故障依旧,这说明故障与显像管以及偏转线圈都无关。无奈之下,一一代换行输出管、行推动变压器与推动管仍无济于事。

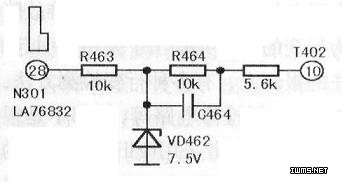

  改用示波器测各类波形,发现场偏转的热端波形不“干净”,于是又把目标转向场输出部分。由于这部分元件不多,于是逐一代换,但故障并为排除。测N301(LA76832)的(28)脚(行逆程脉冲输入)波形如右图所示,正确波形如左图所示。由于测得R463的前端波形正常,于是把整形电路的VD462(7.5V稳压管)与C464代换后试机,(28)脚波形仍不变,最后代换了N301与(38)脚的4.43MHz晶振,故障仍未排除。两天之后再修此机,本人认为这种疑难故障还是应从各处的供电下手。由于各处电压基本正确,故怀疑某路供电滤波不良,于是对各滤波电容进行代换并适当加大试验,仍未发现问题。于是决定先代换9V供电的N403(7809),再代换5V供电的N404及N602(两只7805)。N403有4个引脚,元件上面标注为WO911,(4)脚连CPU(LC863328A)(6)脚(图标CDMBF,自由听)。试旋空CPU(4)脚试机,故障同前,这又说明与CPU该脚元关。用一只3脚的7809代换N403后试机,故障排除。
