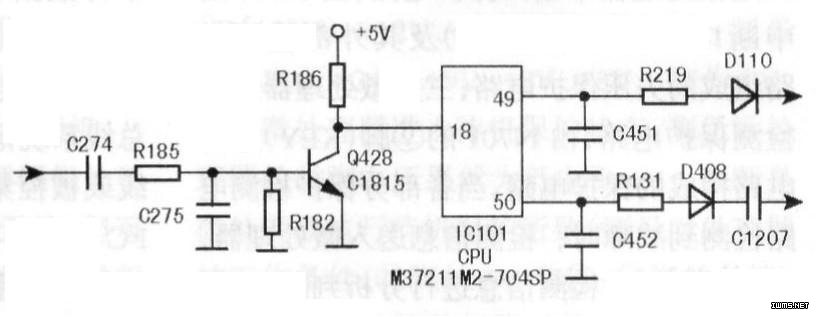

首先,怀疑TV/AV转换电路有故障。仔细检查后未果;随后拔去电视天线、断开IC101(CPU,M37211M2-704SP)的(49)脚(Y,字符底色消隐信号输出)及(50)脚(B,蓝字符信号输出),即解除蓝背景功能后,屏上一片白光栅。测量IC101的(18)脚(SYNC.IN,电台识别信号输入端)电压为OV,不正常,检查外围电路,如图所示,发现开关三极管Q428(C1815)的c、e极间已击穿,呈短路性损坏。更换Q428后,TV状态恢复正常。这时,IC101(18)脚电压已升至5V。
【提示]在松下TC-25GF7OR彩电中,若开关电源中的启动电阻开路,会出现电源带负载能力差故障;场输出块TA8427K损坏,会出现有伴音、无光栅故障。
