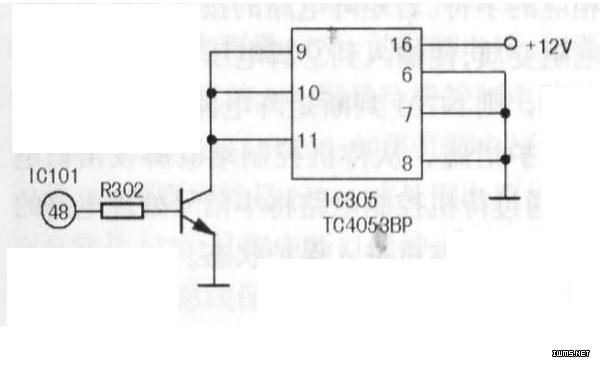

估计是TV/AV转换电路故障所致。该机微处理器是IC101(M37211M2-704SP),TV/AV信号转换是IC305(TC4053BP),相关电路如图所示。按下AV键,IC101的(48)脚切换端发出约5V的高电平脉冲,使开关干极管Q302(C1815)导通,IC305控制脚((9)、(10)、(11))电压拉低,F8TV状态转换成AV状态。经仔细检查,发现限流电阻302焊脚有裂痕,脉冲电传输不畅。把R302补焊牢固后,TV/AV转换恢复正常,故障切底排除。
