此机雷击后TV图像正常，无伴音，按遥控器音量“+/-”键时，屏上不显示音量字符；输入AV信号时，有图像、无彩色，但伴音正常；正常收看TV信号约十分钟后自动关机。

　　该机型属上世纪九十年代的TA两片机，由中放集成块TA7680，视频/色度/行场扫描信号处理集成电路TA7698，徽处理器TMP47C33AN3849组成。为了准确判断故障部位，输入AV信号伴音正常，说明公共通道的伴音功放集成块N621（TDA1013B）无问题，故障有可能出在音视频切换电路Dl301（TC4066）中。查其外围元件无损坏，更换TC4066后故障依旧，维修一时陷人困境。

　　由于该机展雷击，按常规分析应属TC4066损坏，但本机并非如此。由于TA7680为图像及伴音中放集成电路，内置有中频放大、视频检波，高中放AGC、伴音鉴频等电路。音量控制脚为（1）脚，该脚电压为3V，不随音量“+”或“-”变化；伴音输入端（21）脚电压为4.2V正常，伴音输出端（2）脚电压为2.5V正常，外围元件无损坏，更换TA7680后故障一样。内于收看TV信号时，彩色图像都正常，TA7698应无问题，但笔者还是对该集成块的（38）脚电压有些怀疑，该脚电压正常应为0.7V，而实际测试电压只有0.13V左右，该脚为行逆程脉冲输入脚，查其外围元件无问题，代换TA7698后仍无伴音。

　　回过头来，再仔细看看故障现象，该机有两个最大疑点被我忽略了：一是在收看AV图像时，按避控器及面板上的音量+/-键都能控制音量大小，且屏幕上显示正常的音虽大小字符“>>>>>>”，而在收看TV图像时，屏上不显示音量字符，频道“+/-”控制与显示始终正常。二是在收看AV状态时不关机，而在收看TV信号时会自动关机。从以上两点线索分析，思路转人微处理器。

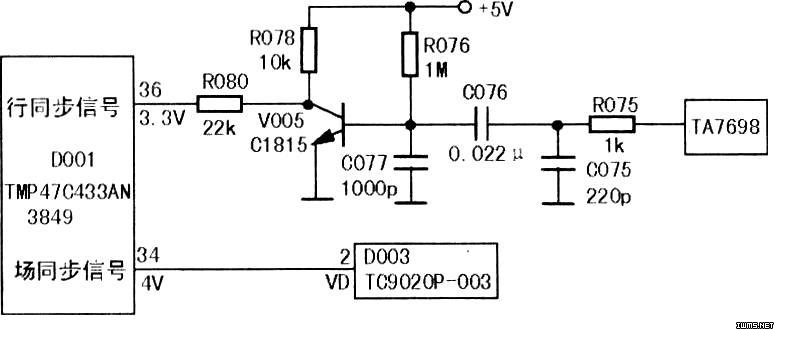

　　由于TMP47C433AN3849，内有寄存器、运算放大器、指令译码等单元电路，通电复位后，可对调谐选台、音量、对比度、色饱和度进行控制。由于该CPU其余功能正常，重点对行、场同步信号输入端（（34）脚和（36）脚）进行检查。（34）脚（场同步信号输入端）电压为正常4V，但（36）脚（行同步信号输入端）只有0.8V，而正常电压应为3.3V，明显异常。该脚外围元件少，如图所示。测得R080一端有5V电压，另一端电压却只有0.8V，本以为RO80开路，但测其阻值正常。断开微处理器（36）脚，电压恢复到正常的3.3V，显然CPU已经损坏了。从废旧机板上拆下一块TMP47CR33AN3844装上，测（36）脚电压3.3V正常，但不能搜台，按遥控器上的音量“+/-”键仍不显示音量字符，仔细一看原CPU型号为TMP47C433AN3849，与新换的后缀不一样。购得一块同型号的CPU装上，图声俱佳，音量字符显示正常，也无停机现象，故障彻底排除。
