拆机检查，发现二次开机后有高压启动声，显像管灯丝已亮，但无光栅、元字符、无伴音。
　　
　　灯丝已亮，有高压启动声且关机时有光栅闪烁，表明电路已正常工作。因无光栅，很有可能系视放管截止所致。测其视放板上三只视放管的b极电压均为0.1V（正常时约为2.1V）。该机为OM8838机芯，OM88338芯片具有以下多种保护功能。
　　
　　（18）脚黑电平输入保护，当从视放板上反馈回来的黑电平因视放板或显像管的故障减弱或消失时，会导致IC201（COM8838）芯片内部电平发生翻转，使（19）～（21）（B、G、R输出端）无电平输出，则视放管b极因无电压而截止，从而出现黑屏故障。
　　
　　（22）脚为亮度控制及电流/场保护输入端。当（46）、（47）脚场驱动输出或场电路有故障时，场电路IC301（TDA8351）（1）脚反馈至IC201（22）脚的脉冲信号将发生变化，从而迫使RGB输出关闭，出现黑屏，而不是常见的水平亮线。
　　
　　（41）脚为回扫脉冲输入/沙堡脉冲输出端，如果无回归脉冲输入，将直接导致该脚电平异常，同样使其关闭RGB输出，从而出现黑屏。
　　

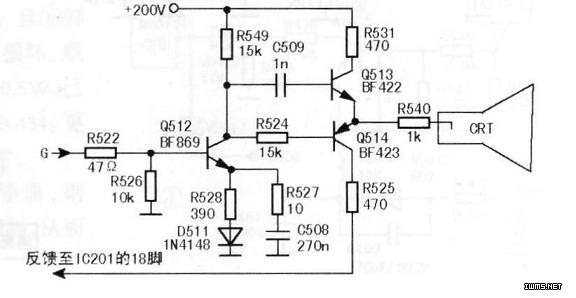

　　根据这个思路，测其（18）脚电压为4V（正常为8.3V），（22）脚为3.6V；（41）脚为0.7V；（46）、（47）脚为2.4V、2.45V、（50）脚为2V。从测试数据看，（18）脚电压出入较大，其他各脚电压基本正常。（18）脚上的电压是从视放管的下管c极反馈回来的，如图所示，用电阻法检测各视放管，发现Q513（BF422）b-c、b-e阻值不正常。
　　
　　拆下检查，Q513b-e极间正反向阻值均为1kΩ。因手中暂无BF422管，故用C2883代用。更换后开机，图声恢复正常，故障排除。
