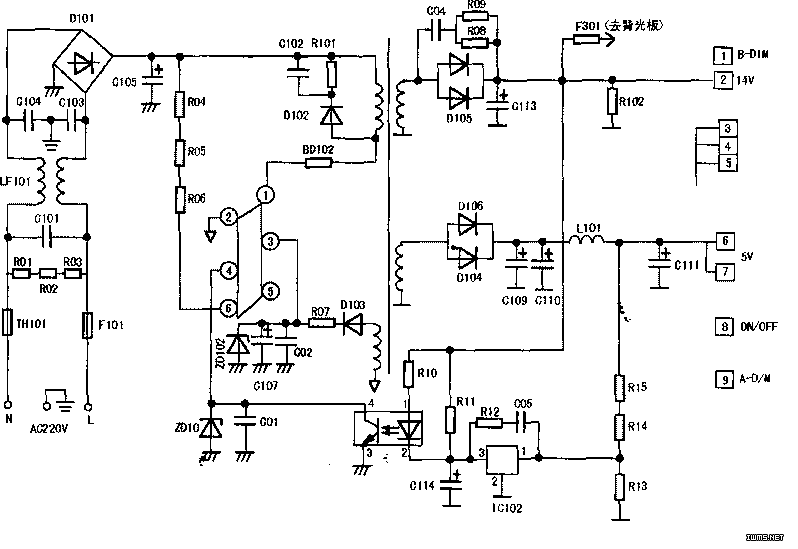

由下图可知，该机的稳压控制取样电压是同时从5V、14v两路取得的，其中任一路电路负载异常均会造成开关电源输出异常。当14V支路有开路性元件时，14V趋于上升，流过R10、PC101的（1）～（2）脚的电流增大，PC101的（4）～（3）脚电阻减小，IC101的（4）脚电位下降，通过内部PWM控制，使开关电源输出电压趋于下降。当14V支路有短路性元件时，14V趋于下降，流过PC101的（1）～（2）脚的电流减小，通过IC101的PWM控制使开关电源输出升高。

　　同理，当+5V支路有上述现象时，也会造成电压偏高。

　　常见R14、R15变质。IC102、PC101性能不良，C109、C110、C113失容。

　　IC101损坏时，可用FSDM05-65R／B、FSD0765RB、FSD12652RB等代换，D105损坏时，可用两只FR304、31DF4等快恢复二极管并联代换，且无需加散热片。
