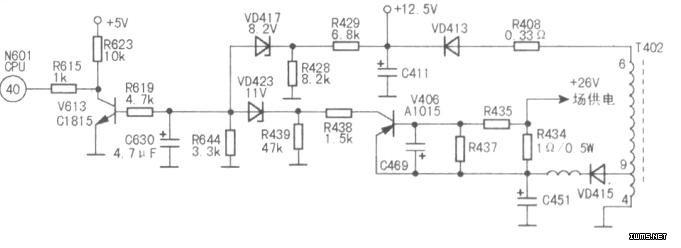

该机设有场输出过流保护及行输出过压保护电路，如图所示。CPU(N601)（40）脚为保护信号输入端，正常时该脚为高电平；若行输出过压时，VD417击穿，或场输出过流时，V406导通，VD423击穿，V613导通，(40)脚变为低电平，CPU据此发出保护关机信号。

　　开机瞬间能听到高压声，且测得+B电压(+l35V)正常，CPU（40）脚电压也由筒电平迅速降为低电平，由此判断该机进入了保护状态。检查行、场输出电路，并无异常。

　　在逆程电容上并联一只2.2nF/1.6kV的电容开机，故障依旧，这基本排除了行输出过压的可能。断开VD423试机，不再保护.灯丝亮，调高加速极电压，屏上为一条水平亮线。

　　测量场输出块TA8427K各脚电压，发现其供电电压权低，正常值为+26V。检查场供电电路，发现R434已增大到近200Ω，换新后故障排除。

　　R434阻值增大后，一开机V406便进入导通状态，VD423、V613导通，CPU保护待机，从而出现有伴音、无光栅故障。
