从故障现象分析，故障应是图像行中心偏移所致，故障原因与行AFC电路有关。按例5所述，检查行、场信号处理块STV6888脚、脚外围元件.未发现异常。怀疑总线数据有误，决定进入总线调整相关项目。该机进入总线的方法是：先按住遥控器上的菜单键不松手，再开机，35后松开菜单键，再快速依次按下遥控器上的数字键3、5、1、0即可。进入总线后，打开Horizontal菜单，调节“Hpos”(行中心)及“Hsi3e”(行幅)参数，图像行中心、行幅均有变化，但右侧黑条始终不能消除。

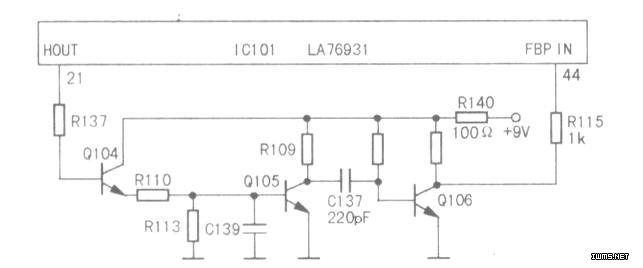

　　仔细观察图像后发现，图像中心正常，即衣侧黑条并非图像中心左移所致，看来故障原因应是行消隐信号有问题。如图所示，该机的行消隐信号不是来白行输出变压器，而是取自LA76931(IC101)（21）脚。该脚输出的HOUT信号经QlO4,QlO6放大整形后送至IC101（44）脚(行逆程脉冲输入端)，在IC内部与行频脉冲进行相位比较，其误差电压送至行频移相电路，即改变行逆程脉冲的起始时间。

　　测得（44）脚电压为2.3V，高于正常值1.2V，检查其外围电路，发现电容Cl37漏电，换新后故障排除。

　　提示：在创维6D92机芯彩电中，25英寸机型及采用北松、永新显像管的彩电，行频为35kHz；采用LG、三星显.像管的彩电行频为33.75kHz。在与之对应的存储器中，地址数为“57”的数据分别为“IF”、“17”。因此，在换用存储器时，需注意此数据是否与行频对应，若不对应，会在图像顶部出现亮线。
