观察此机的光栅及彩色图像正常，但无伴音，L/R(左/右)声道及W/C(超重低音/中心音频)声道均无声音信号输出。

　　本机L/R、W/C放大由两片双声道放大器Q601、Q602(均为LA4282)完成；音频电源为它们单独供电，前者为30V，后者为36V。测音频电源30V、36V输出均为OV，说明是音频电源电路未工作。音频电源电路是一个并联自激振荡、脉冲变压器激励的宽范围开关稳压电源，其启动及振荡过程如下：

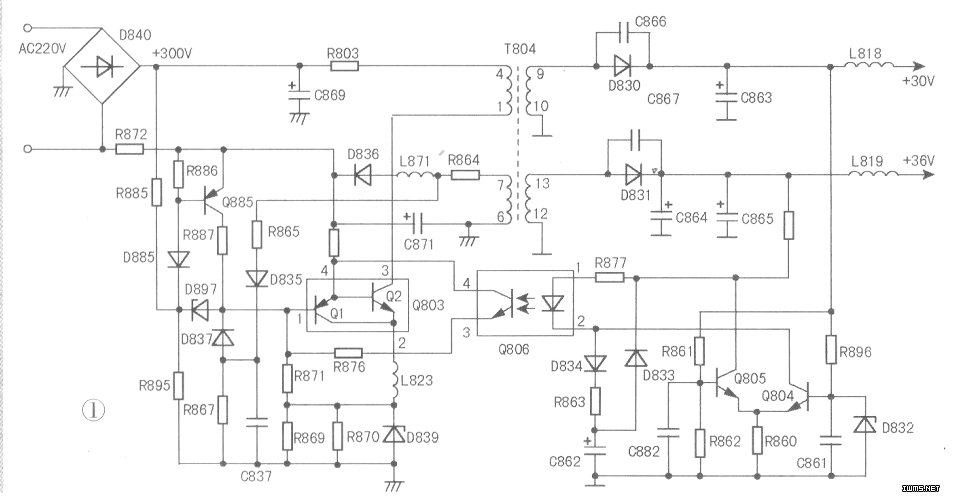

　　AC220V交流电经D840整流、C869滤波得到+300V直流电压，经限流电阻R803及脉冲变压器T804（4）-(1)绕组加至由复合开关管(由Q1、Q2)组成的厚膜电路Q803(3)脚(Q2集电极)。R872是启动电阻，它将AC220V正半周引入Q803（4）脚(Q2基极)，并对C871充电。当C871充电至0.7V时，开关管Q2导通，T804(6)-(7)绕组产生感应电压((7)脚为正)，经D836整流后分成两路：一路加至Q803（4）脚为其供电，从而完成电源的启动；另一路加到Q885发射极，Q885基极电压由R885、R895对+300V分压并经D885整流获得，其结果使Q885导通，在Q885发射极与Q1基极间形成一个电压，当此电压达到Q1发射结0.3v的导通电压时，Q1导通，使Q2基极正偏保持恒定，其集电极电流不再变化，T804(7)脚电压消失，D836截止。C871上的电压维持向Q2基极和Q885发射极供电。当C871上电压下降至不足以使Q2导通时，Q2截止，C871通过Q885继续放电，当放电电流低于一定值后，C871又重新被充电，并重复上述过程。如此周而复始，形成振荡。

　　检修时测得Q803(3)脚电压为285V，说明D840、C869、R803、T804(4)-(1)绕组、L824等无问题。再测Q803(4)脚电压为1.2V，说明启动电阻R872、C871完好，检查D836、L871、R864、Q885及其他有关元件均无问题，分析是厚膜开关管Q803内部损坏。因手头无同型号厚膜块，所以用分立元件代换。方法是：取下Q803，用一只2SA778K(Q1)和一只2SCl942(Q2)按图焊好后，再焊到对应脚上。代换后开机试验，昔频电源恢复正常工作，故障排除。
