该机通电不显示。无论联机与否，上电后均是绿灯闪亮一下后立即转成亮橙色灯，无高压.

　　这是一台网吧用显示器，拆壳除尘后发现行激励尖峰脉冲吸收回路的电阻R425烧焦，吸空一脚测量其阻值为2．2kΩ，正常。观察发现板上有多处脱焊，补焊后试机故障依旧。

　　根据上电后指示灯亮绿色后立即转成亮橙色灯同时听到继电器吸合后又迅速断开的声音，怀疑后级有短路性故障。把开关电源的次级电路以及行场扫描和视放电路测量一遍没有发现明显的阻值异常处处。正在疑惑之际注意到电源的指示灯是接在电源初级的，而此时的指示灯虽然亮着(橙色)，可是后级却没有输出。因为在电源的绿灯闪亮一下的时候测量行供电只有38V(正常时应有55v)，B+电压已经达到60多伏，CPU的+5v上升到2v多时就又降下去了，最后各路电压都降到0v，也就是说后级的各个电路供电都很低，供电时间非常短暂，保护电路来不及保护就掉电了!所以对于这台显示器来说，还应该重点检查开关电源的初级部分。

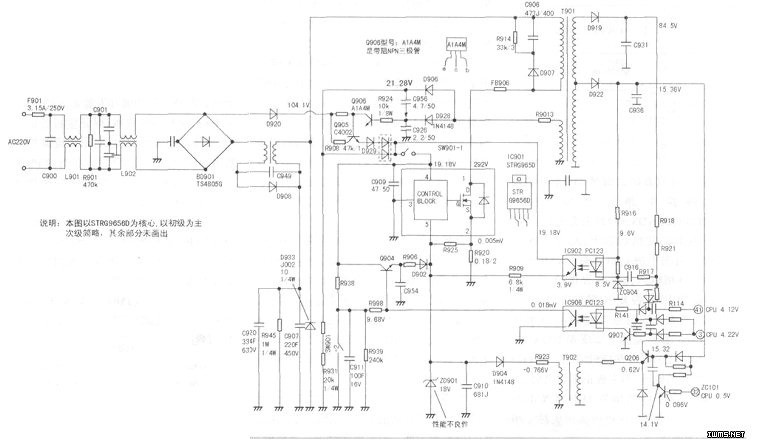

　　本机的电源是以STRG9656D(IC901)为核心构成的。为便于分析，依实物画出了它的工作原理图(见图)，在测量各个关键点时，发现除了Q906和ZD901两处的阻值异常外．其他都正常。拆下这两个件，Q906的型号是A1A4M，查询有关资料得知这是一个带阻的NPN小功率三极管，实际测量时只有CE的反向阻值为852外，其他各脚问均表现为无穷大，所以在板上测量时与常规三极管的阻值不同。ZD901是一个18v的稳压二极管．测量它的正反向阻值均是237Ω，由此断定该二极管有故障．这是接在电源模块（5）脚(各类异常情况检测脚)到地的稳压管．所以ZD901不良将导致IC901内部的保护电路动作．造成一卜电后级就掉电的怪现象。换上18V的稳压管后开机一切正常。
