此机的故障现象表现为：上电工作一切正常，10分钟后突然暗屏(因为只是背光没有了，可信号通路还一直正常地工作)，但电源指示灯正常亮着(就是联机状态的绿色)。

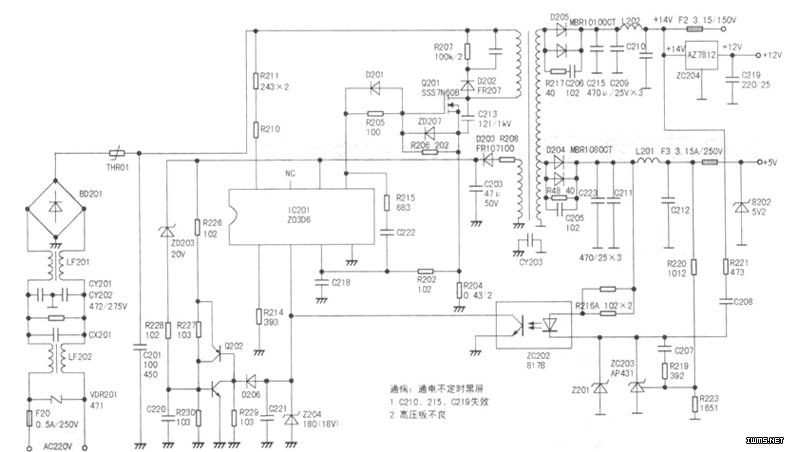

　　根据描述的情况，这台液晶显示器当时的故障原因应该是高压坂不良，或者是电源的供电不足。开壳检查证实了这个想法：前一维修者给它换了电源+5V供电的电解电容和高压板。由于是一体板，通常的做法是切割掉高压板，再装上通用高压板就可以了。前一绯修者在换了高压板后接了四根线，分别是：电源(通常取白电源板的十几伏供电，尤其是+l2V多见)、地、BL_ON(INVERTER开关控制，高电平有效)、ADJ(亮度调节，这根线的电压为OV时屏的亮度最高，因而在实际操作中通常这根线都不接人高板，也就是说只接前面三根就可以正常工作了)。拆下电源板发现+5V供电处的电解(1000μF/l6V)顶部鼓了，拆下这个电容才看到下部漏液严重，换成1000μF/25V，还是试机到10分钟左右就果屏。关机用一个代用高压板单独试屏30分钟一直正常，排除了灯管不良的可能性；又换用一正常的高压板分别驱动(灯管四路分别驱动，总电流有所增加)，摸屏的状况反而比以前更严重。手模电源板的次级发热严重，每个滤波电解也比较热，看来问题就在这一部分，可是测虽每个元件都是好的，决定测一下电压。测量：+5V正常，可+l2V这一路只有10.5V，不正常，这可是经过AZ7812输出的l2V，怎么可能低呢？如图所示，测量AZ7812的输入端有l3V，也比板上标的+l4V低，这时才注意到前一绯修者把去高压板供电线接在AZ7812的输出端上，这就是问题的关键，而这台液晶的高压板供电线在出厂时是接在AZ7812的输入端上的，也就是+l4V处，至此一切都真相大白。

　　AZ7812是一个输出+l2V的三端稳压器，最大负荷电流在1A左右(受温度影响)，不过按照厂家的设计已经足够了，可是前一维修者却错误地将其输出电压引到高压板去，而高压板工作电流在IA左右，这就让AZ7812一直工作在临界状态，发热量自然很大，热到一定程度时它的内部保护电路动作，关断输出，高压板的供电被切断，这就是用到10分钟就黑屏的根本原因。如此大的发热虽，它不“喜欢"吹风扇那才叫怪呢。病根找到了，于是把高压板供电从+l4V处引人后，故障排除。

　　顺此说明的是，这台清华同方KF773K显示器是由冠杰代工生产，与其线路完全相同的机型还有方正FV726、MAG(美格)EV727等。这种线路的通病是容易黑屏，第一位原因就是高B;板不良.第二位原因就是电源的滤波电容鼓包失效。
