AOC-C575型彩显，电源部分采用STR-G5643D厚膜开关集成电路，行场扫描采用TDA9115，行输出采用新型的小9脚高压包79A355-503，是目前最主流的15英寸CRT电路。

　  此机接通显示器信号与电源，看到电源指示灯亮，稍后听到高压建立声，但屏幕始终黑屏，没有任何光栅。

　　由于高压已经建立，初步估计行输出已经工作，无显示现象可能是显像管部分电路故障所造成，如灯丝供电、G1负压、G2加速电压等。
　　
　　拆开后盖，首先通电测量二次电源的输出电压，实测约为90V(800x600/75Hz分辨率下)，相比此机标准电压值略低一点；查看显像管尾部灯丝已经点亮，实测灯丝供电约5V，比正常低一点；测显像管G1负压为-l40V，远低于-56V的正常值。用33kΩ/2W的电阻将G1对地短路，屏幕有较亮的图像显示，初步认定无光栅现象主要由G1负压异常所致，至于B+输出和灯丝供电稍低的现象，估计可能是相关电容容量下降所致。

　　首先检查G1相关电路，却未发现有异常元件损坏，G1的一l40V负压完全是由于MCU没有输出亮度控制电压所致。测量MCU供电只有4V，检查MCU供电是由灯丝供电及稳压器提供，灯丝供电只有5V，经过稳压器的压阵后，MCU供电不足，引起G1的控制失常，看来灯丝供电只有5V才是故障根源。

　　于是将灯丝供电的整流输出滤波电容C939拆下，检查充放电却无异常，用IOOOIAF/25V电解电容更换，输出仍然只有5V。再检查开关电源一次输出的所有电压，发现全部偏低，其中55V主电压只有45V，l5V只有8V，由此判断故障是电源输出偏低所致。

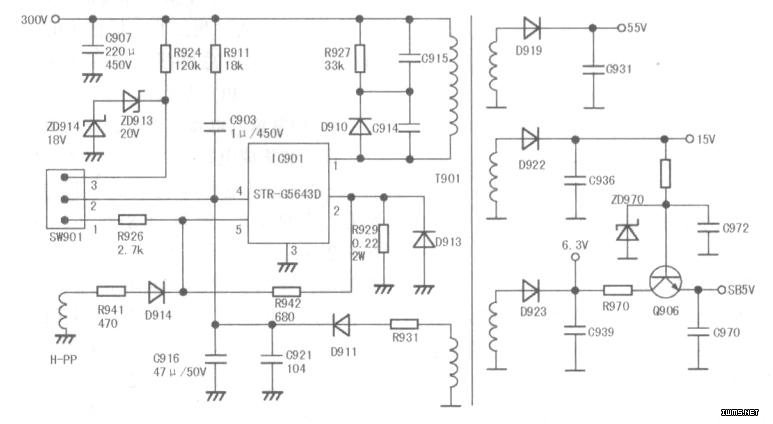

　　该机的电源部分电路如图所示，采用STR-G5643D为核心的厚膜型开关电源，①脚是内部开关管的D极，@)煳是内部开关管的S极.@脚是控制电路的接地端，③脚是内部控制电路的供电端，③脚是内部控制电路的稳压取样输入端。该机没有直接取样稳压电路，而是间接取样于电源开关管的S极取样电阻11929，R929上产生的脉冲压降来调整内部输出，同时H-pp行同步脉冲也引入第③脚，由于STR-C5643D内部设置有脉冲检测器，当接收到较强的行同步脉冲后，开关电源就会满载输出，而没有行同步时，开关电源输出就会下降，以达到较低的电能消耗目的。

　　由此可见，本故障的电源输出偏低，首先要检查行同步，经过示波器检测，行同步已引入第（5）脚，而且幅度不低，故障与行同步无关，应该是电源外围或者厚膜块本身故障。怀疑电源负载过重，试断开行输出及二次电源输入，使开关电源主B+输出空载，实测B+电压为50V，但带上40W灯泡作假负载，则B+电压下降到35V；断开电源输出的其他支路，现象都一样，空载时电压较高.但带负载就下降。

　　分别检查尖峰吸收电路的D910、C915、C914、R927，发现全部完好；更换开关厚膜块的供电电容C916和C921，故障依旧；更换STR-G5643D无效；检查开关管S极取样电阻R929正常，更换也无效，试在R929上并上一个0.33Ω电阻，使取样电压降低，却发现电源输出有所上升，灯丝供电达到5.5V，MCU供电达到4.5V，15V输出达到1OV，不过由于MCU供电仍然不足，屏幕还是无显示。

　　造成这种现象看来是IC901(5)脚取样过高所致，由于取样电阻正常，IC901也正常，因此重点怀疑IC901(5)脚的外围元件。

　　从图可以看到，（5）脚外围电路极简单，分别检查R926、R941、R942及D914全部完好，可以使IC901（5）脚得到异常电压的只有电源开关SW901，用RxlOΩ挡检查SW901，接触良好，开/关自如，将R926拆除，电源输出全部恢复正常，二次电源输出上升到11OV，G1负压约-50V，屏幕图像显示良好。将SW901拆下，用RxlOk挡检查，发现在（2）、（3）脚接通时，（1）、（2）脚仍然有约l20kΩ电阻存在，证实SW901漏电才是故障原因，更换SW901，故障排除。

　　后记：SW901（1）脚及R926其实是可以不用的，厂家的设计目的是让电源关闭时，IC901（3）脚供电的高电压通过R926进入（5）脚，使开关电源即时关闭，由于SW901（1）、（2）脚轻微漏电，使IC901（5）脚得到异常的高反馈，以致开关.电源输出降低，引发故障。如果SW901的漏电严重，开关电源就会完全关闭，检查反而简单.这是检修时遗漏的地方。
