此机属于A76810SB机芯,有时不能开机,有时能开机,且面板按键功能失效,遥控器只有音量和换台键有效,其余按键功能均失效。
该机CPU为LC863328A,首先查CPU的四个工作条件基本具备,考虑到有时能开机时荧屏无字符,怀疑故障是否因行、场同步信号丢失所致。用示波器测CPU(21)脚(H·SYNC)、(22)脚(V·SYNC)波形,发现(21)脚没有行逆程脉冲波形。

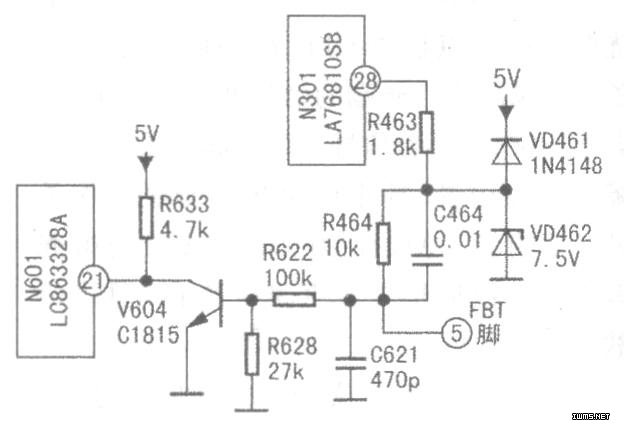

该行同步(行逆程脉冲)信号敢自行输出变压器(T402)(5)脚(见图),在R464(lOkΩ)下端分两路,一路经R464、C464耦合,VD462稳压后由R463加至小信号处理芯片N301(LA7681OSB)的(28)脚(行逆程脉冲信号输入端);另一肪经C621滤波,R622、R628分压后,加至倒榔V604b极,经倒相后由c极加至CPU(21)脚。经检测C621上端有行同步信号波形,但V604b极没有,显然,不是V604b、e结击穿就是R622开路。查R622(lO0kΩ)果然开路。更换622后开机,故障消失。
