长虹C2992(TDA机芯)彩电黑屏
来源:本站整理  作者:佚名  2011-08-14 07:07:55



  TDA机芯引起黑屏故障的原因有以下五个。

  (1)沙堡脉冲;(2)对比度及亮度控制电路;(3)ABL电路;(4)视放及消亮点电路;(5)场扫描电路。

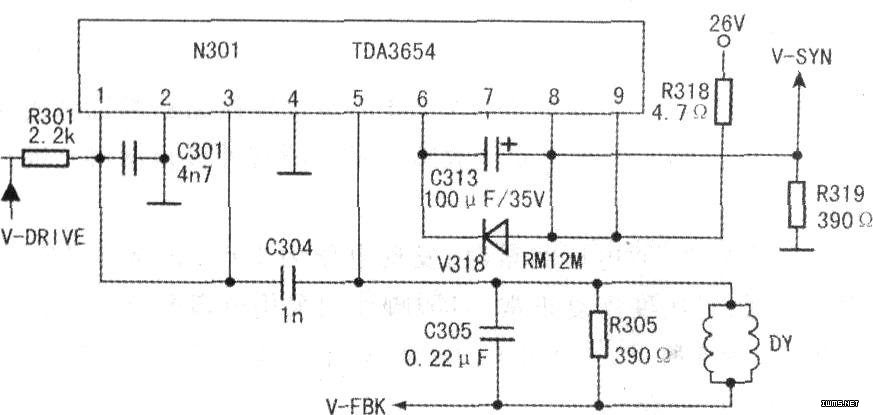

  在检修此类故障时,应仔细观察关机时是否有一条亮线,或者是将帘栅电压调高以判断黑屏是否因集成电路TDA3654损坏引起。如图所示,在对TDA3654各脚电压测量时,发现其(5)脚电压为24V(正常电压为12V),这说明集成电路内部工作不正常。在更换TDA3654后故障排除。

  点评:在更换TDA3654前应检查一下C313,因为TDA3654的损坏大多数都是因为C313失效引起。
