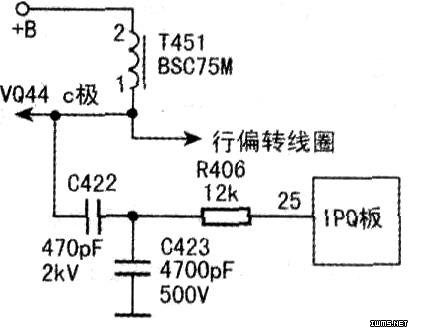

引起此故障的原因有可能是由cPu本身故障和行电路出故障引起。先更换IPQ板，故障依旧。该机无独立的保护电路，那么CPU只能通过对逆程脉冲(FBP)进行检测，以判断行输出电路的工作状态。于是用示波器对FBP进行波形测量，发现无FBP脉冲到IPQ板的(25)号插头，如图所示。仔细对FBP电路上的C422、R406和C423检查，发现C422变质，换新后正常。

　　点评：许多彩电的行逆程脉冲出故障一般都表现为行中心偏移。该机行逆程脉冲是行扫描电路工作正常与否的识别信号，该识别信号对集成电路内部的行激励电路工作状态进行控制。
