该机属CH-10机芯，CPU(N001A)采用CH12T1004，小信号处理IC(N506)采用TDA8839PS，其故障现象为：二次开机后呈三无状态，多次按压二次开机键后，出现如图1所示光栅，只在屏幕左边有一条约3cm垂直宽的亮带，除能遥控关机外，其余各按键均失效。

　　通电测各电压输出端均正常。先后对行输出电路、显像管电路以及CPU的场消隐输入电路进行检查，一无所获。

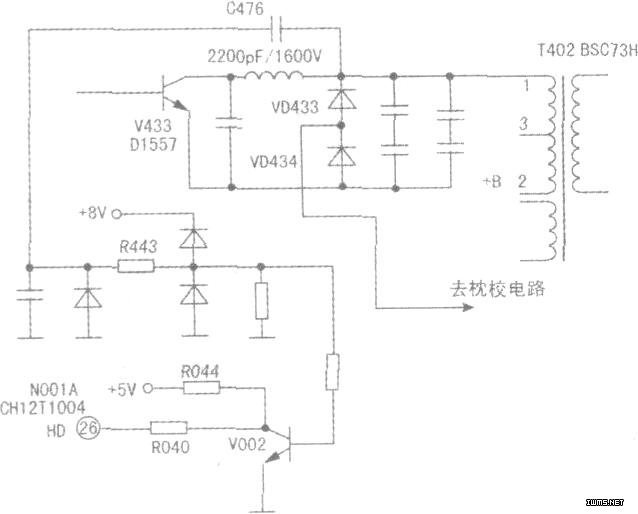

　　从图得知，CPU(26)脚为行脉冲输入(HD)、(27)脚场消隐输入(VD)。心想：既然场消隐脉冲消失可引起死机，那么(26)脚的行脉冲丢失会不会也出现死机故障呢?于是用示波器测(26)脚波形，发现该脚行脉冲波形幅度非常小，有时没有输入波形。

　　接下来用万用表配合示波器沿行脉冲输入回路检查。发现C476容量由2200pF下降为5pF左右，且电容表面有一小裂纹，更换C476后光栅恢复正常。

　　正常情况下，用数字万用表测量C476左端电压约为交流8V，而该机在故障时此点电压约为0V。

　　小结：检查CPU电路时，行、场输入脉冲也应作为其正常工作的必要条件。
