观察此机图像幅度变小时行场幅度都变小，怀疑电源有故障。测量+B(+145V)电压很稳定；再对数字板进行检查，先测工作电压和总线电压，基本正常。继而更换IPQ板，故障依旧。

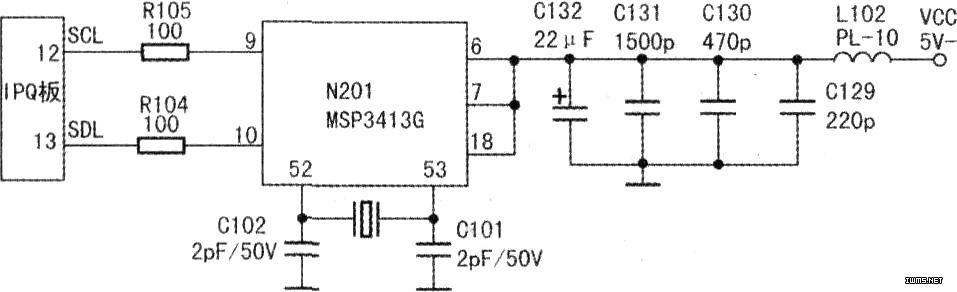

　　因该机较新，行场扫描和伴音电路同时出故障的几率较小，那么能够同时引起这三种故障的可能性最大应是总线信号，于是将R104、R105断开(如图所示)，图像正常。这说明该故障是由丽音处理集成电路MSP3413G(N201)及周围元件引起。测N201各脚电压基本正常，怀疑晶振G101不良。代换G101后图、声均恢复正常。
