测量显像管红阴极电压为0V．马七关机测量红阴极对地电阻很小，判断显像管红阴极与灯丝碰极，决定采用常用的灯丝悬浮供电方法解决。

　　一、灯丝悬浮供电方法
　　
　　1、剪断显像管的原灯丝供电导线，并将显像管灯丝引脚接地端割断，不再与地线连接，将灯丝引脚悬浮起来。

　　2．用导线在行输出变压器磁芯上绕2～3匝产生一个新绕组给灯丝供电，开机测量新绕组的交流电压在4．5V～5V之间(由于行输出变压器提供的是脉冲电压．此脉冲电压的高低与万用表的内阻及频率范围有关。根据经验，笔者所用万用表测得的4．5V～5V脉冲电压约等效于6．3V直流电压)．将新绕组的两端接到显像管灯丝引脚上。

　　采用悬浮供电的方法后，由于灯丝电压不再接地．即使阴极与灯丝发生碰极短路故障，灯丝电压与阴极等电位．不会引起阴极电压降低，保持阴极电压与栅极电压的电位差不变．不会再产生单色过亮光栅和回扫线故障。

　　二、引发新故障分析
　　
　　通常在其他牌号彩电中，用“灯丝悬浮”法都能解决。可是创维CTVR一8259MF采用该方法后．出现有时能开机．但正常收看时无规律自动关机，有时不开机新故障。

　　查找该机的电源、行输出电路均未发现虚焊和元件损坏故障，使检修陷入困境。经询问用户，该机以前从未发生过自动关机故障，看来与“灯丝悬浮”有关。考虑到“灯丝悬浮”后，原来的灯丝绕组变为空载，灯丝电压肯定要升高．如果该机围绕灯丝电压设有过压保护电路的话，很可能引起过压保护。造成自动关机：

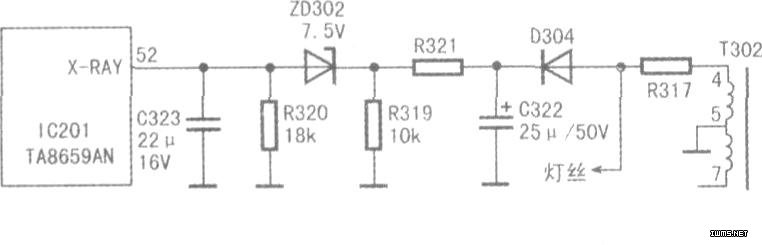

　　查阅该机电路图，该机的过压保护电路如下图所示，灯丝电压经D304整流、C322滤波后变为商流电压．该电压经R321、R319分FE后加到稳压管ZD302(7．5V)的负极．而ZD302的正极与IC201(TA8659AN)的x射线保护端(52)脚端相连接。灯丝电压正常时，加到ZD302负极的电压低于7．5V，ZD302截止，对IC201的(52)脚电压不产生影响．当因开关电源输出电压升高、行逆程电容开路等原因造成行输出电压升高时，灯丝电压也会升高．加到ZD302负极的电压超过7．5V，ZD302击穿，使IC201的(52)脚电压升高，进入X射线保护状态，关闭行扫描电路。

　　对该机采用“灯丝悬浮”方法后，灯丝电压处于空载状态，输出电压也会升高，接近保护电路的启动电压，引起保护电路启动，进入误保护状态．发生开机困难和自动关机故障。

　　三、应急检修方法
　　
　　对自动关机故障可采用三种方法解决：

　　一是断开下图保护电路中的D304，切断保护电路的取样电压，取消该机原设计的保护功能。

　　二是在原灯丝绕组两端接15Ω～20Ω／3W的电阻，为灯丝电压加上负载，防止空载电压升高。

　　三是适当增大R321的阻值或减小R319的阻值，使加到ZD302负极的电压在7V～7．2V左右，使保护电路适应空载后的灯丝电压。

　　建议使用第3种方法解决，既可保留原始电路的保护功能，又不增加行输出电路的负载。笔者采用第3种方法调整后，开机困难和自动关机故障彻底排除。

　　该例故障告诉我们，采用灯丝悬浮供电后产生开机困难和自动关机故障时，要注意检查该机围绕灯丝电路是否设有过压保护电路，如果有保护电路，建议采用本文的方法解决。
