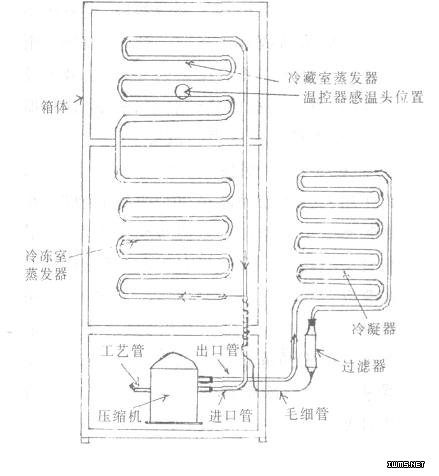

上门查看冷冻室效果非常好，更换温控器后．故障依旧。实际上这是常见的制冷剂泄漏故障。维修时不应只看冷冻室的情况，还应查看冷藏室的情况。双门电冰箱制冷循环系统的工作原理如图所示。

　　电冰箱的制冷系统是由压缩机、冷凝器、毛细管和干燥过滤器等部件组成的．是相互连接而封闭的循环系统。压缩机安装在箱体背后下方，冷凝器在箱体后背部(或埋于箱体后内侧)，冷冻室蒸发器在箱体下部(也有在上部的)分几层绕制，以便放置冷冻抽屉(老式冰箱蒸发器在一周绕制无抽屉。冷冻食品不便隔离)。冷藏室蒸发器在箱体上部(也有在下部的)绕制管道较少，冷藏室一般把蒸发器埋在冷藏室后背部，毛细管一端与过滤器出口相接．中间弯成圈状置于压缩机进口管上，起冷却作用．另一端与冷冻室蒸发器进口相接，冷藏室蒸发器的出口与冷凝器的进口分别与压缩机的进口、出口连在一起。压缩机开启后，从压缩机进口管吸进的气态制冷剂(约O．04MPa左右)，经压缩后变成高温高压的气态制冷剂(约2MPa左右)送给冷凝器进行散热降温，在冷凝器中，气态制冷剂逐渐变为液态。即，冷凝器前部变为约1／3的液态制冷剂，在冷凝器中部变为1／2左右的液态制冷剂，冷凝器后半部几乎全部变成液态制冷剂，送给毛细管进行节流。因毛细管弯成圈状附在蒸发器出口(压缩机进口)上，有进一步散热的作用，使制冷剂更加液态化，有利于在蒸发器中膨胀吸热。

　　从毛细管到达蒸发器的液态制冷剂，将逐渐变为气态进行膨胀吸热。即，在蒸发器前部(冷冻室)液态制冷剂有一部分(约1／3)蒸发为气态，在蒸发器后部(冷藏室)液态制冷剂几乎全部变为气态，送回压缩机进口进行循环工作。如果制冷剂泄漏，从冷冻室膨胀吸热后待到冷藏室时。便无制冷剂可蒸发吸热，导致冷藏室不降温。而温控器是装在冷藏室内的，故测得的温度较高，因此，冰箱会常开不停机。

　　不过，有些电冰箱的毛细管不是接在冷冻室而是接在冷藏室的，若有一部分制冷剂泄漏，情况就不一样了。
