经观察发现“咔嗒”声是消磁继电器断开、闭合的声音。经测量，该继电器12V供电电压时有时无。该故障现象特别，不易判断，但从屏幕无显示这一故障现象人手，可初步判定故障范围可能在电源电路和行扫描电路。

　　首先，不开机直观检查相关电路，未见异常；然后测量电源各整流二极管、二次升压电路各元件、行输出管、行逆程二极管等，均未发现异常。因电源指示灯有闪烁，经观察发现无高压，所以认为电源电路工作正常，可能由于行输出电路有故障引起电源保护电路动作，从而使电源电路断续工作所致，因此首先检查行输出电路。

　　通电测量行输出管集电极电压高、低变化不定，时有时无。为确定故障范围，将行输出供电电压55V断开，并接上假负载(60W灯泡)，开机测量55v电压时，发现此电压刚开机瞬间有100多伏，灯丝电压为78V，随后降低，时有时无。该数据表明所测电压开始瞬间偏高，据此，断定故障在电源电路本身。

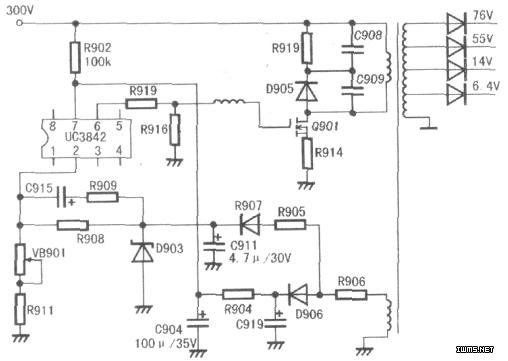

　　本机电源部分实绘电路如图所示。先去掉假负载，恢复行扫描电路，不通电检查电源电路各元件，未见异常。然后重点检查启动电阻R902、集成振荡电路UC3842的供电电路R906、D906、R904及取样电路R905、D907、D903、R908、R909、VR901、R911  等元件，均未发现异常。据此可判断故障原因可能是电解电容失效，或是集成电路UC3842振荡不良。先将UC3842更换，故障依旧。更换UC3842供电电路中两电解电容C904、C919，故障依然。至此，突然想到开机瞬间电源输出电压偏高这一现象，莫非取样电压过低造成？更换取样电路的滤波电容C911(4.7μF/50V)后开机，显示正常，测量行输出供电为55v，灯丝电压为6.4V，均正常。

　　虽然此彩显的维修过程走了一些弯路，但产生这一故障的原因也算弄清楚了:取样电路的滤波电容容量变小，引起取样电压过低，致使输出电压过高，从而导致电源电路自动保护。
