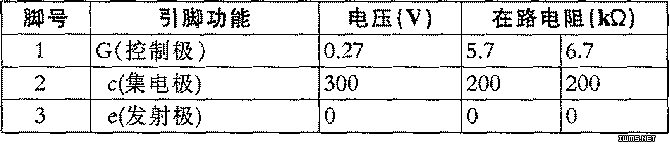

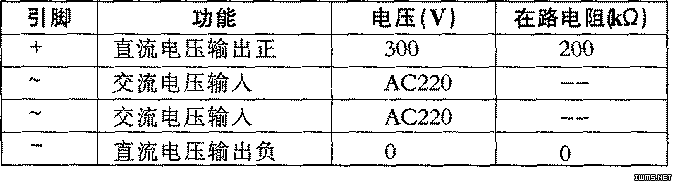

经测试，这两只元件引脚之间的正反向在路电阻均为0Ω，或者最大只有数千欧，但其正常在路电阻应分别见下表。

　　用新元件更换上述两元件后，有的电磁炉就可以恢复正常工作，而有的通电后，在操作过程中指示灯能够发亮，但机内会发出“嘀嘀”叫声，部分功能不起作用，约一分钟后自动关机。

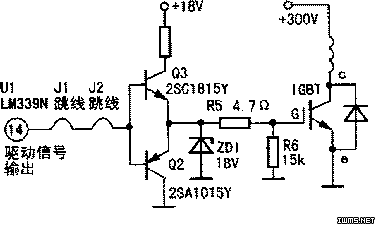

　　分析认为，开关管c极的电压高达300V，若其c、G极短路，300V高电压会通过管子G极，损坏其G极信号输入电路的有关元件，如图所示。开关管驱动信号集成电路LM339N的(14)脚输出的开关管驱动信号，经Q3和Q2放大后，再经稳压二极管ZD1钳位，使IGBT管工作在开关状态。

　　用三用表Rxl挡分别检测Q2、Q3、ZD1和R5的在路电阻，发现Q2、R5(4.lΩ，1/8W)均损坏，换为新元件后，故障排除。

　　●小结：在更换易损元件开关管和整流桥后，还应检查IGBT管G极外围的信号输入电路元件。
