康佳T2126A彩电自动关机
来源:本站整理  作者:佚名  2011-09-01 13:37:15



  出现故障时,面板和摇控器上的所有按键均失效。测量开关电源输出的备电压值有所下降,本机开关电源驱动芯片采用TDA4605,其特点是待机时,开关电源输出的电压值约降为正常值的三分之一。测量微处理器N601(7)脚电压为OV(正常时为4.9V,表明输出了待机指令),将N601(7)脚与电路板脱开,开机测量电源输出的各组电在均正常。

  检查微处理器N601的5V供电、(17)脚复位电压及(10)、(11)脚晶振端电压基本正常;断开面板上按键引线,故障依旧;更换存储器N603,也没有排除故障。

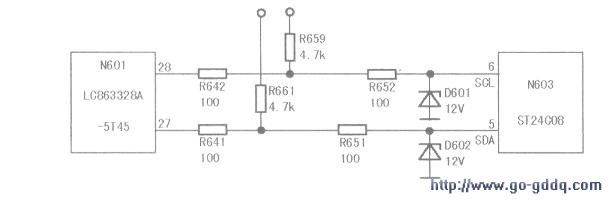

  测试SCL、SDA线上的电压,发现存储器N603(5)脚电压在2.5V~4.7V之间变化,焊下D602测量已漏电(如图所示),弃之不用,不再自动关机。
