厦华XT-5680彩电自动关机
来源:本站整理  作者:佚名  2011-09-01 13:37:19



  本机采用A3机芯开关电源电路,电源提供了11OV、24V、l8V、l5V、l2V、9V、5V等电压,l80V视放电压由行输出级提供。

  由于无光栅时有声音,初步认为电源输出的电压基本正常,分析认为引起无光栅的原因可能有:1.行输出级电路异常;2.行振荡停振;3.X射线保护电路动作。

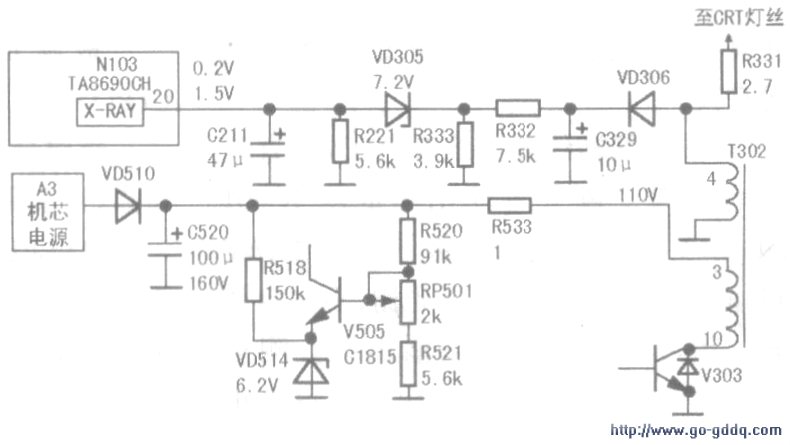

  出现故障时,观察CRT灯丝不亮,说明行输出级没有提供出灯丝电压,检查灯丝电阻R331正常,如图所示。测量电源输出的各电压,发现都偏高,11OV主电压已升至l32V。测量NlO3(TA8690CH)(20)脚(X射线保护输入端)电压为1.5V左右,正常为0.2V,说明X射线保护电路已动作。重点检查电源电路,经查可调电阻RP501接触不良,换新后,把主电压调节为11OV,长时间试机,无自动关机现象。

  该机主电压升高后,行逆程脉冲幅度升高,行逆程脉冲经过二极管VD306整流、电容C329滤波,形成的电压通过R332后大于7.2V,稳压二极管VD305反向击穿,NlO3(20)脚电压上升到1.5V左右,X射线保护电路动作,关闭行激励脉冲输出使行输出级停止工作。
