康佳T2988A彩电冷开机几分钟后图像慢慢变大,出现回扫线,随后自动关机
来源:本站整理  作者:佚名  2011-09-01 13:37:27

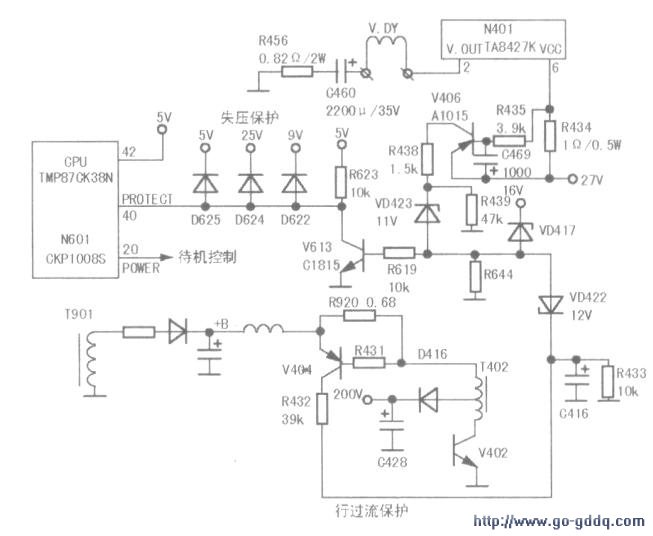

  该型彩电(IIC总线技术)的过压、过流、失压等保护是通过N601(TMP87CK38N或CKP1OO8S)的(40)脚实现保护,如图所示。

  N601(40)脚称为“中断口”,当此端口电压发生变化时,CPU内部电路经过识别判断,将中断正在运行的程序,去执行指定的程序。

  彩电正常工作时,三极管V613截止,5V电压经过R623加到N601(40)脚,该脚电压大于2.5V,为高电平,N601内部电路经过识别判断后,N601(20)脚输出高电平,控制开关电源正常工作。

  如因某种原因使5V、9V、25V中失去一个电压,相应的二极管(D625、D622、D624)导通,N601(40)脚由高电平变为低电平,经CPU识别后,中断正在运行的程序,使N601(20)脚输出低电平,开关电源输出的电压降至正常工作电压值的三分之一左右,自动关机。

  如果产生行过流、行过压、场过流等故障,相应的稳压二极管VD422、VD417、VD423反向击穿,其电压通过R619使三极管V613饱和导通,将N601(40)脚变为低电平,电源处于待机状态而关机。

  结合本例故障现象,可能是电源电压不稳,输出电压升高使图像幅度变大。正常工作时测量输出的各电压基本正常,在自动关机时电压不上升,排除电源电路故障;抓住“出现回扫线后自动关机”这一现象,把检修的重点放在与视放有关的电路中。开机后,监测200V的末级视放供电电压,发现几分钟后,200V电压渐渐下降,图像亮度增加,出现回扫线,自动关机。检查200V形成电路,发现二极管D416漏电,用500型万用表Rx1k挡测量反向电阻约为230kΩ,正常时应无穷大。

  更换二极管D416后,长时间开机不再自动关机。

  D416漏电后,行电流增大,即通过R920(0.68Ω)中电流增大,当R920两端电压大于0.6V时,V404饱和导通,+B电压通过R432、R433分压后,R433两端的电压大于l2V,VD422反向击穿,电压通过R619加到三极管V613基极,V613饱和导通,立即使N601(40)脚变为低电平,N601(20)脚输出低电平,使开关电源进入待机状态而保护。
