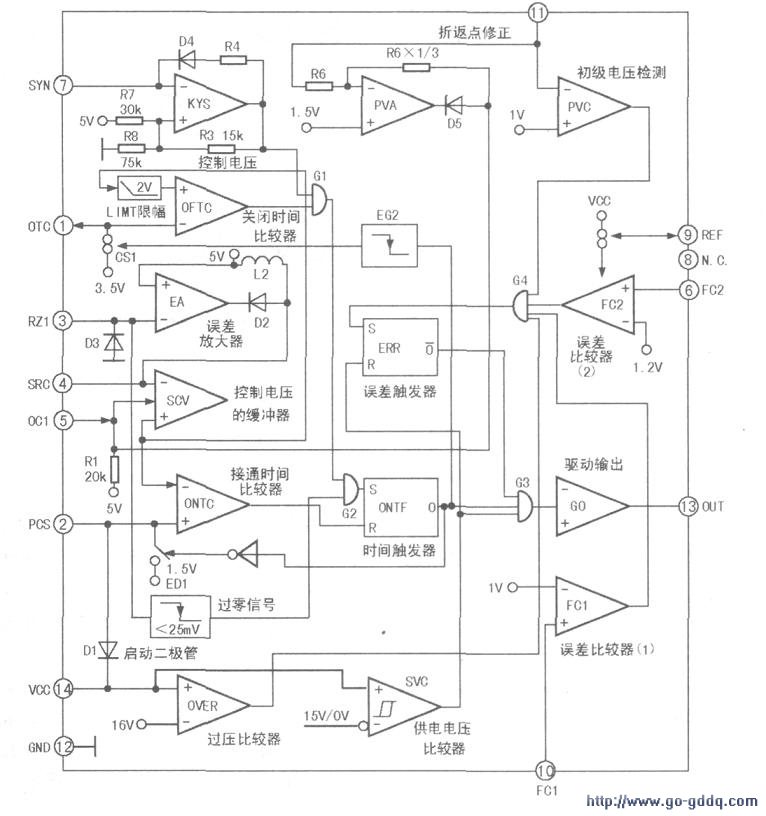

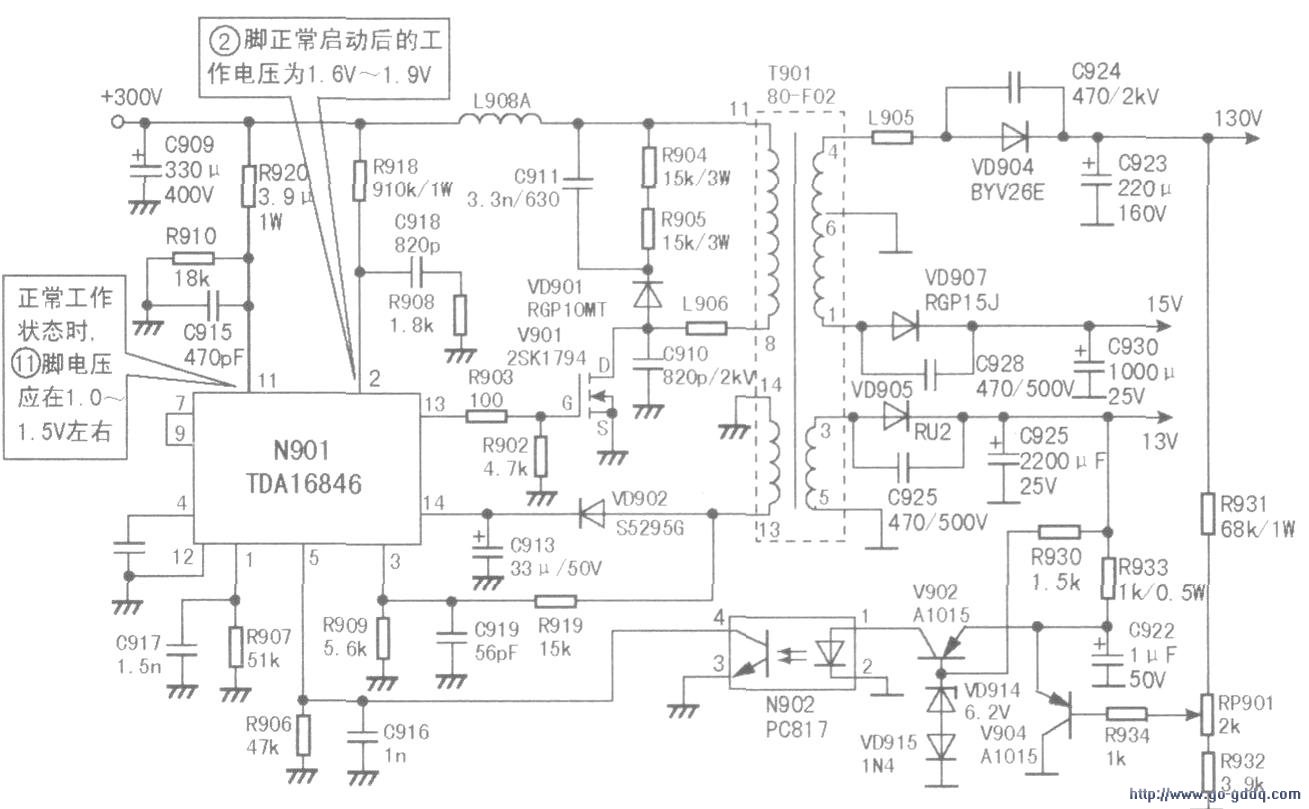

TDAl6846组成的开关电源电路如上图所示，内部电路框图如下图所示。TDAl6846内部有较灵敏的初级过压/欠压保护和次级过压/过流保护电路。就本问题涉及的故障现象，应与初级过压/欠压保护电路有关。市电经D901-D904整流后获得约+300v电压，经电阻R920、R910分压后送至N901(TDAl6846)的过压/欠压检测端(11)脚，经内部的初级电压检测和折返点修正电路检测后，产生相应的保护工作。正常工作时，(11）脚的电压为1.Ov～1．5V。

　　当交流输入电压或经整流滤波后的脉动直流电压过大使（11）脚电压超过15v时，内部保护电路动作，（13）脚输出的驱动脉冲导通时间减小，开关管提前截止而停机。同样，当交流电网输入电压过低或整流滤波后的脉动直流电压过低，使（11）脚的电压小于1．0v时，IC内部的保护电路亦会动作。可见，N901是通过对（11)脚电压的检测进行监控，来实现对初级过压/欠压的保护的。

　　下面，结合维修实例进行分析，首先可以肯定，原来的电容c909不良或异常，但这种不良或异常只是一个笼统的概念，因为异常或不良包含电容漏电、容量减小、耐压降低、软击穿等情况。其次，维修实例中提到测量容量正常，且无漏电，按常规充放电检测判断法来讲，是可以这样判定的。但若电容的耐压值下降，当电容的充电量充得足够大时，它会不会击穿漏电就难以判断了。

　　实际上，原电容的真正不良在于其耐压大大下降，理由是：换上旧电容开机，能听到像继电器启动的响声；其次是在使用旧电容时c909两端的电压降到310V。换上新电容后，开机启动响声消失，且C909两端的电压升至314v。不难发现，以上微小差异被忽略了。实际上检修至此，离查出故障原因仅有一步之遥，即为什么机器会发出响声?为什么使用新电容C909两端的电压会升至314v，而用旧电容c909两端的电压会跌至310V?

　　如前所述，+300V电容的实际耐压值已明显降低，当启动开机时，电容器的充电电压升至足够大时，由于内部绝缘性能下降而击穿放电，在放电的同时发出类似于继电器启动时的声音。

　　同理，由于击穿放电的缘故，电容器的充电值难以达到足够大的程度，所以两端的电位只能停留在其绝缘材料能承受的极限值内。要验证以上分析是否正确，只要将兆欧表接于电压两端并用万用表监测电压变化的情况即可。因此，我们可以基本得出结论，即由于c909电容耐压下降，使整流滤波后的脉冲直流电压有所下降，进而使得N901(11)脚的检测电压值小于1．0V，导致电源处在欠压保护状态而不能开机。

　　注意：在家电检测过程中，应特别关注开机后的异味、异响及某些电压值的微小变化，因为这些不起眼的微小特征往往是我们分析判断故障的要点所在。
