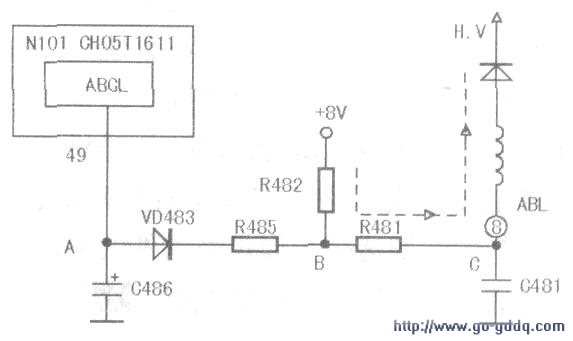

开机后有极暗的彩色图像，将亮度和对比度调到最大，图像也很暗。根据故障现象检查，首先测量加速极电压为320V，正常；接着对视放电路进行检查，未发现异常；测量Nl00(CH05T1611)黑电流检测输入端(50)脚电压为5.7V，正常；行逆程脉冲输入端(34)脚电压为0.6V，也正常；自动亮度控制端ABL(49)脚电压为1.5V，比正常值低．断开(49)脚开机，图像亮度正常，此时(49)脚电压上升为3.4V，由此判定故障在ABL电路中，如图所示。用电阻挡榆查R481、R482、R485，发现R482由5.lkΩ变为50kΩ，换新后故障排除。
