首先通电试机，彩电图声正常，刚收看约3分钟后突然就关机了，连指示灯也不亮，再次开机电源不启动。

　　为判断故障部位，断开电感L838，接灯泡作假负载，开机发现待机时红色指示灯亮，二次开机后假负载灯一闪即灭，同时指示灯也逐渐熄灭，此时测得+B电压输出为ov。接下来又测量除行负载外的其他负载未见有短路现象，由此证明行电路工作正常，故障原因在电源电路。

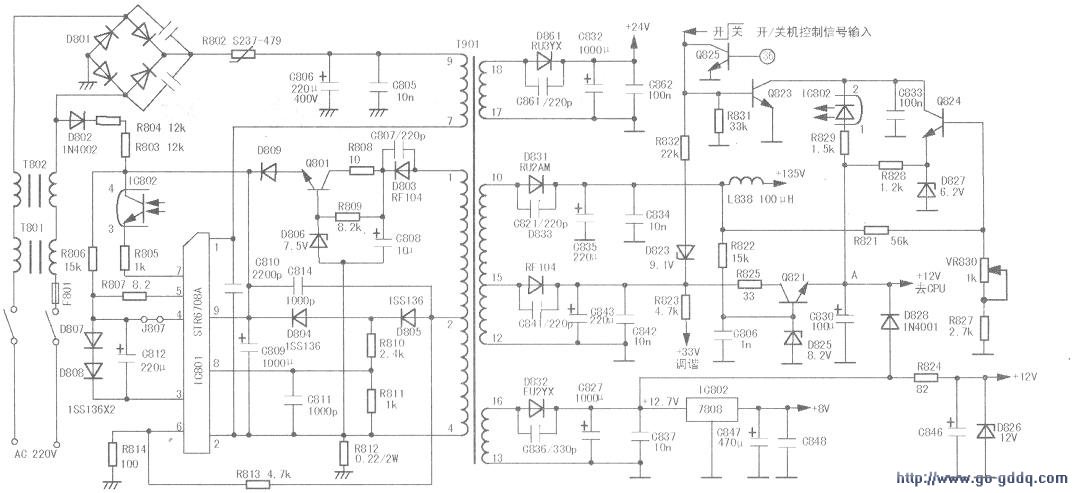

　　该机电源电路比较简单，如图所示。

　　首先对一些虚焊的部位进行补焊，经试机故障依旧。然后对电源中的易损件——几只电解电容进行检查，也未发现问题。接下来检查二极管、三极管和易损电阻，除发现二极管D809在实际电路中用导线代替外，并无其他发现。

　　之后又扩大搜索范同，当检查到二极管D828时，拆机测量并无明显异常，于是又将其焊好后再次开机，电源居然启动了，一连试了几次，每次都能正常启动。将D828(电路中实际型号为1N4002)拆下仔细测量，并未发现异常，为保险起见，更换D828后试机彩电工作正常。

　　该机在开机时首先处于待机状态，此时红色指示灯点亮，+B电压为40V左右。当按下节目键二次开机后，指示灯在闪烁中逐渐熄灭，这证明该机的电源启动和振荡电路工作正常（即待机时正常），之所以不能正常工作，是由于电源的稳压电路有问题，厚膜IC801(STR6708A)进行了过压保护，这通过接假负载时灯泡一闪即灭得到了证实。

　　具体的原理是：当电源待机时，光耦IC802的①脚供电由Q821提供，此时的A点电压为8.2V左右；当电源正常工作后，IC802①脚的供电由D828提供，此时A点电压为13V。当D828性能不良时，A点电压下降到8.2V，通过IC802反馈到电源初级，使+B电压升高（超过正常的135V），从而直接导致IC801⑨脚供电电压升高。IC801的⑨脚不仅是低电压供电端，其内部还设有过压保护电路。当⑨脚电压升至5V时，启动电路便控制振荡电路进入振荡工作状态；当⑨脚电压升到11V时，内部保护电路启动，控制驱动电路停止工作，各路输出电压均为OV。

　　查阅资料发现D828性能不良是这类电源的一个通病。值得一提的是，由于机型不同，D828在有些机型中位号为D836。由于此二极管用万用表难以测量出其好坏，建议用代换法，并换用性能较好的快速恢复二极管。

　　【提示】该电源在待机时工作正常，接假负载时灯泡一闪即灭，可判断电源的启动和振荡电路工作正常，应是稳压电路出了问题。
