此机接通电源后，无论按机器上的电源开／关键，还是按遥控器上的“POWER”键，红色指示灯熄灭后又立即点亮，并可听到继电器的吸合和释放声。

　　上述情况说明CPU在两个连续周期行内未检测到行逆程脉冲，于是(12)脚(PWR)输出低电平保护关机。怀疑行扫描电路或行偏转+B端电压调整电路有故障，开机监视行输出管Q415的c极电压，发现其电压为OV，由此怀疑行偏转电压调整电路有问题。

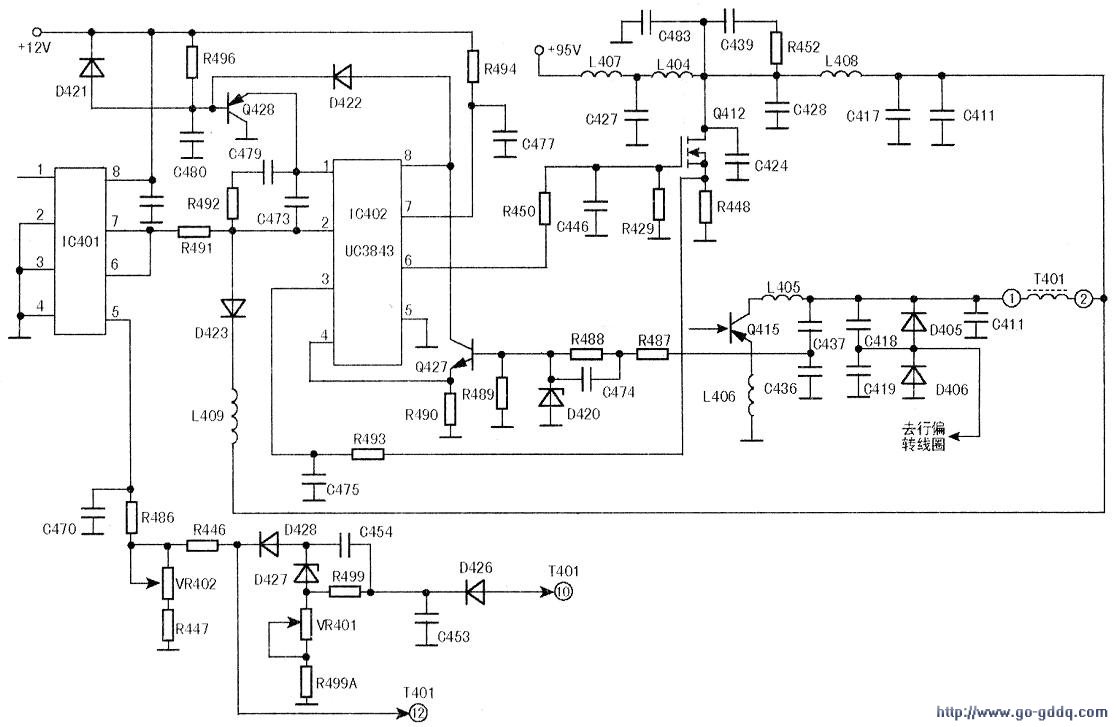

　　本机是多频彩电，为适应各个频率工作时电压的要求，设置有+B端电压调整电路。该电路主要由IC402(UC3843)中的高增益误差放大器、电压比较器、R-S触发器、osc振荡器、推挽输出级以及外接的MOSFET功率管Q412，行回扫变压器T401组成，如图所示。

　　开机后，主开关电源输出的+12V电压加至IC402的⑦脚，其内部的OSC电路振荡，产生方波脉冲由推挽输出级放大后，驱动MOSFET管Q412工作于开关状态。

　　当Q412导通时，T401的②-①绕组泄能，提供+B端电压，使行输出级在行推动级送来的行激励脉冲驱动下，完成水平偏转扫描、扫描产生的行逆程脉冲由电容C436、C4.37分压，再经Q427缓冲放大后加到IC402的④脚，锁定其内部OSC电路的振荡频率，使之与行频率和行频脉冲保持一致。虽其脉宽不随行频变化，但占空比中的Toff参量随行频变化而变化。因此，通过行频变化来调整IC402⑥脚输出脉冲的占空比，就可以在不同行频扫描方式下，产生维持行幅不变所需的行偏转供电电压+B。

　　测得Q428的基极电压为ov，榆查Q428、C480、R496，发现Q480已呈击穿状态，将其换新后试机，还是不能开机：检查IC402②脚外接+B过压保护电路中的齐纳二极管D423良好，接着检查IC401⑤脚外接两路反馈取样电路中的电阻R486、R446等相关元器件，发现R446的在路阻值明显不对，将其拆下测量发现阻值已由22kΩ增大到150kΩ左右，换新后通电试机，故障排除。
