该机CPU为M37161EFSP，小信号处理块为TA1360ANG。开机后图声正常，有时几分钟，有时一二十分钟才出现无规律自动关机。关机前，图声无异常现象，关机后指示灯闪烁。

　　在未出现故障时，测得主电压为稳定的125V，总线电压为4.7V，且CPU外接晶振端波形正常，CPU⑨脚（X射线保护输入）电压在0～4.5V间波动。当⑨脚电压升至4.87V时，约5s后自动关机。断开CPU⑨脚外嗣电路试机，故障不再出现。

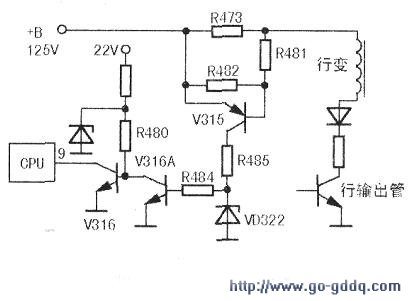

　　南以上判断可以确定故障在⑨脚外围电路中，如图所示。

　　V315为电流检测管，R473为电流检测电阻，行电路工作电流在R473上的压降直接控制V315导通与否。

　　如果行电流超过正常值，则R473两端压降大幅增加，V315导通，V316A随即导通，V316截止，CPU⑨脚呈高电平，CPU输出关机指令。经查R473已由0.33Ω变成2.4Ω，换新后故障排除。
