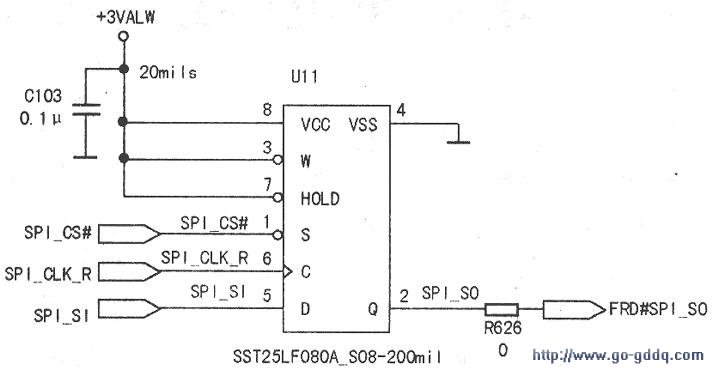

待机正常，就可以触发开机了，可是按下开机键后电脑还是没有一点反应，这个机器触发电路与BIOS有关，也就是BIOS参与了开机，下图为BIOS的引脚图。

　　在待机的情况下，BIOS和ECK-BC之间是有正常的通信的，这个通讯用万用表是没有办法测试出的，只有用示波器，于是用示波器测试BIOS的①、②、⑤、⑥脚的波形。

　　通过对BIOS的相关脚的波形测试，可以基本判断BIOS没有问题，于是就把目标锁定在ECKBC上。首先对它的晶振波形进行测试正常。

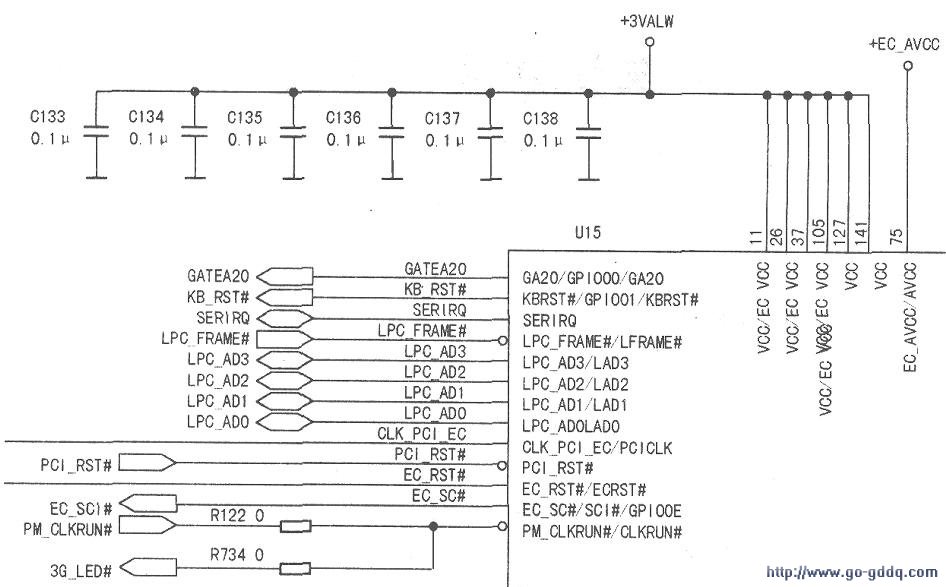

　　接下来就是测量EC在按下开机键后的相关引脚信号的动作变化情况，首先测量EC的供电脚都得到了3.3V的电压，并且EC复位脚也正常，也有3.3V的电压，如下图所示。

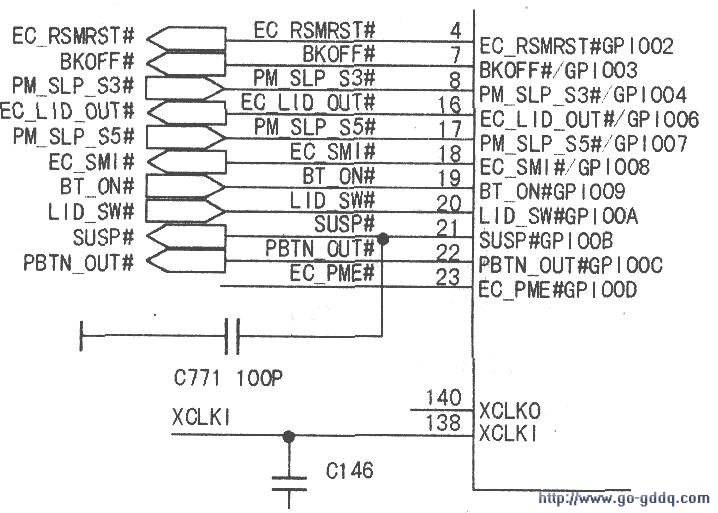

　　然后按下开机键后看EC有没有把④脚的EC- RSMRST#抬高，来复位南桥。这时用示波器来检测这一动作比较合适，测试结果发现，EC-RSMRST#并没有被抬高。

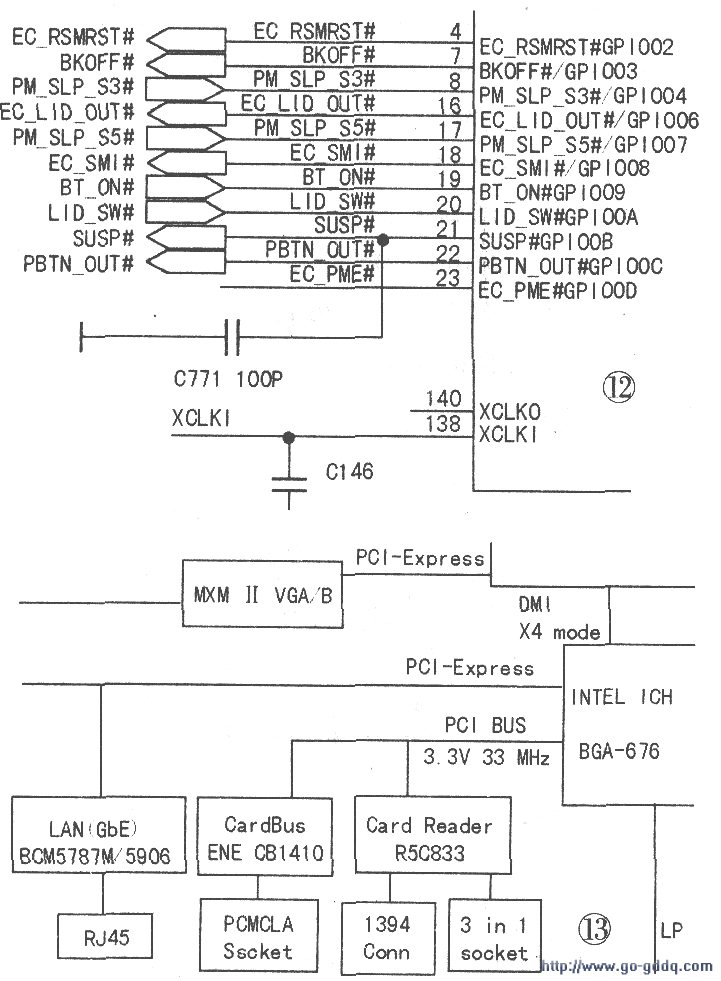

　　这样南桥就没有被复位，而且EC也没有发出PBTN_OUT#给南桥，让南桥退出S5状态。从而南桥就不会抬高PM-SLP-S3#和PM-SLP-S5#,这样EC就不会发出其他电压的控制信号。EC的部分电路图如下图所示。

　　由上述测试结果分析，可以断定，ECffl3925有问题，换新后，开机正常。接上屏测试，一切正常。按理这个机器的维修到这里就结束了，可是在接硬盘测试拷机时又有新的问题，就是在进入系统时死机（显示Win-dows滚动条时电脑死机）。因该机待机时的待机电流偏高，于是就把矛头指向了网卡，因为在待机时网卡已经得到供电并且复位，这是因为这个机器支持网络唤醒的功能，所以网卡在待机的时候也要一工作的。

　　经查发现，网卡芯片已经被焊过，且掉了一个电容，在待机时用手摸网卡有微微的发热，于是把网卡芯片取下，再通电测试，待机电流由原来的0.09A回到0.03A，并且可以正常进系统了，看来不能进系统是由于网卡的问题而导致的。

　　这个网卡芯片是BCM5787，以前维修时留意过同样的板子，网卡芯片用的不是BC,M5787而是BCM5906，根据下图所示，发现确实可以更换，于是把手里的BCM5906装上，开机测试，可以进系统并能正常上网，到此这台机器才算真正维修完成。
