此机开机瞬间图像正常，过10秒钟后才出现故障，分析可能是枕校部分某元件性能不良或存在虚焊。把怀疑的元件补焊一遍无效后，测枕校滤波电容C407(4.7μF/50v)两端电压在25V左右变化，正常应在12V~15V之间。

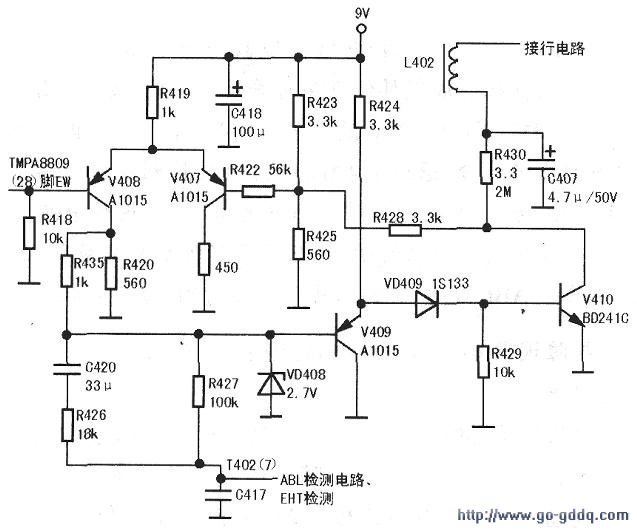

　　试调总线数据能够改变图像大小，但幅度变化不大；检测主芯片N301(TMPA8809)(28)脚EW电压为4.8V，正常，怀疑系枕校输出管V410不良所致。更换V410，故障依旧。测V408、V407、V409(三只三极管组成EW放大电路)及外围元件无异常（电路见图），试代换N601(24C08)也无效。只好返回V410有关电路上。再开机，发现R426、C420（接EHT、ABL检测电路元件）上的电压略有不稳。顺此路测至行变T402⑦脚ABL电压达7V以上，正常应为5V—7V。检查发现C417(O.1nF/200V)开路，代换C417后，故障排除。
