康佳P29FM216型高清彩电（FM机芯），开机后整机处于待机状态，红色指示灯点亮。按下“节目”键二次开机，指示灯变为正常的绿色，有高压启动声，但随即高压消失，指示灯又变成红色，说明彩电进入了保护性关机。

　　开盖后进行常规检查。测+B电压为正常的140V，排除过压保护的可能；检测行电路的主要易损元件，一无所获；本着先易后难的原则，对该机的数据进行更换，故障依旧。经过网上发帖查询，有两种说法：一种说是场块不良；另一种说是高压包不良。将这两种元件全部买回，分别上机试验，可故障依旧。在检修的过程中还发生了一个小插曲，由于该机线路板与外围元件的连接线较短，本人在检修时习惯性地拔掉了消磁电路、喇叭、AV接口、地磁校正线圈等与故障电路不相关的插头，可是试机时，在高压启动的瞬间，突然发现地磁校正线圈的插头对CPU的引脚有放电现象，心中一惊，还好高压瞬间即失，又保护了。接好电路再次试机，依旧是高压启动后即保护，这才放心继续检修。

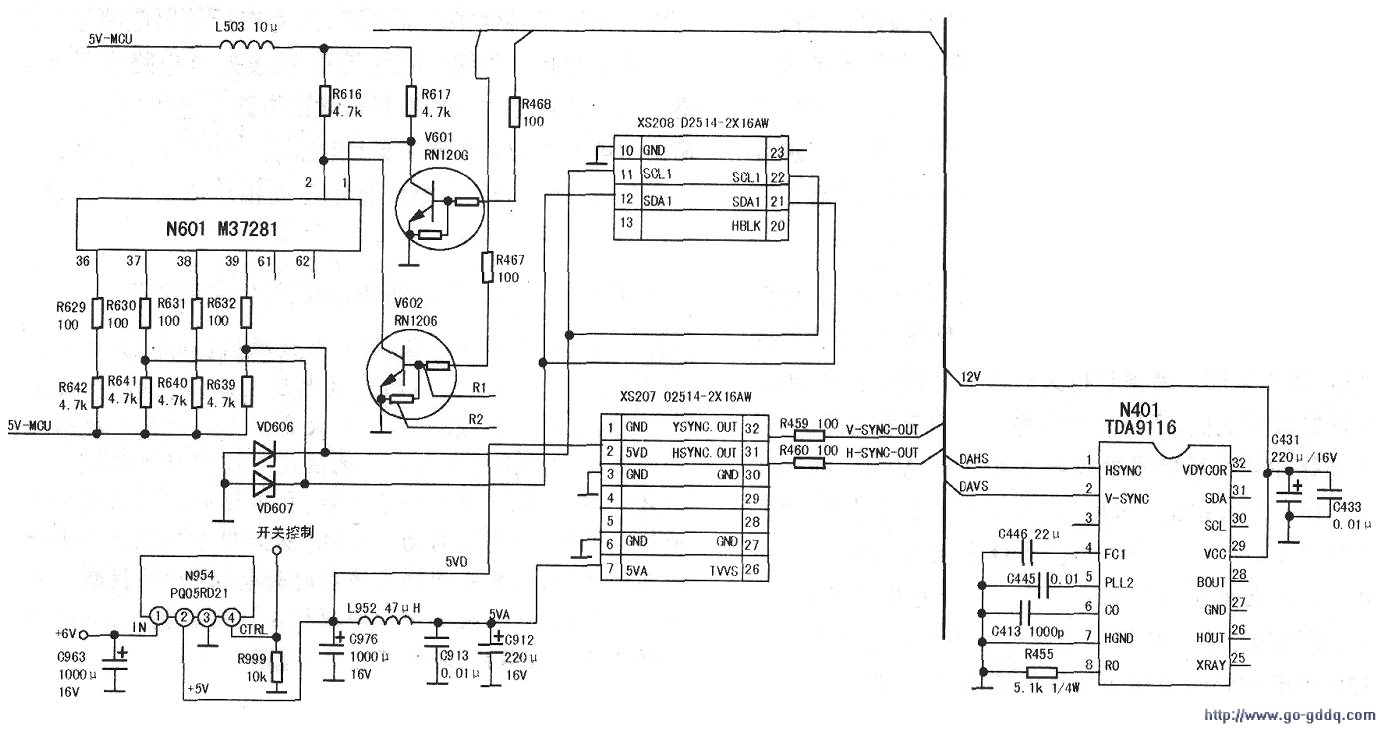

　　静下心来，仔细思考。CPU能输出开机指令，且有高压启动，证明CPU的几个工作要素基本正常。既然不是过压保护，难道是总线电路有故障进行了保护？于是测量GPU上的总线电压。该机有两组总线控制电路（如图所示），总线1连接数字板等电路，总线2连接存储器电路。测量总线1上的电压，即CPU(37)、(39)脚约为2.5V；测量总线2上的电压，即CPU(36)、(38)脚电压约4.5V。通过两组电压的对比，明显能判断出第1组总线电压偏低。测量CPU(37)、(39)脚外接的稳压管VD607和VD606完全正常。试断开数字板与总线1的连接，即断开XS208(11)、(12)脚，再测量总线1上的电压恢复到正常的4.5V，证明数字板电路存在故障。由于数字板是重要元件，不敢轻易更换，又测量了一下数字板的供电，发现XS207②、⑦脚居然没有5V供电，实测为OV，心中一阵狂喜。仔细查看电路图，发现这两脚的5V电压同出自5V稳压电路N954(PQ05RD21)，实际电路中N954的型号是278R05，它与7805外形相同，只是多了一个④脚开关控制端，高电平有效。经测量，其①脚输入电压为8V正常，④脚控制电压为高电平，②脚输出却为ov，说明N954已损坏。由于手中无278R05，考虑到其输入脚的8V供电也受待机控制，直接用7805代换。按电路对应接好7805的3个引脚，原④脚为空。试机，屏幕终于出现了久违的光栅，证明开机保护故障是因N954损坏，引起数字板上缺少5V供电，使得总线电压异常所致。

　　本以为检修就此结束，接上电视信号试机，谁知电视在刚开机的半分钟内，明显有场抖动的现象，且进行各项操作时屏幕无任何字符显示。询问用户，得知电视以前并无此故障。想起检修时曾发生地磁校正线圈对CPU打火的现象，估计此故障系打火所致。对照电路图一查，发现打火的引脚大致是CPU①、②脚，正是CPU行场脉冲输入引脚。当它们出现问题时，便会引起无字符故障。仔细检查①、②脚的外围元件，发现②脚（场脉冲输入端）外接的带阻三极管V602(RN1206)的c、b两脚已经击穿短路。由于手中无同型号的元件更换，决定用分立元件代换。查资料知，RN1206基极所接电阻Rl为4.7kΩ，集电极和基极所接电阻R2为47kΩ。用普通的三极管C1815和4.7kΩ、47kΩ两只电阻代换RN1206后试机，字符清楚地出现在屏幕上，证明无字符故障确因场脉冲异常所致。

　　接下来检修场抖故障。在检修无字符故障时，经过几次开／关机之后，发现场抖动的故障由原来开机只抖半分钟左右，变成了一直抖个不停，即使是在无信号蓝屏的情况下，也有明显的跳动。这次将检修重点放在场电路。

　　由于最初故障能自动恢复，因而判断是某电解电容出现了问题，可将场电路主要电容全部检查一遍后，未发现任何异常。为防止打火损坏场块，再次更换场块试机，故障依旧。考虑到打火时数据有可能改变，再次换上写好的数据试机，还是无济于事。仔细查看电路图，发现场激励脉冲从行场信号处理器N401（TDA9116，线路实用STV9118）(23)脚输出，N401②脚为场同步信号输入脚，与被击穿的V602之间只有一只lOOΩ电阻R467（注：关于此处电路，网上流传的电路图有误，正确电路见下图）．因此，N401②脚内部电路损坏的可能性也很大。在检查其(29)脚的12V供电和外围电路无异常的情况后，更换N401，开机，屏幕终于出现正常的图像，到此检修全部结束。
