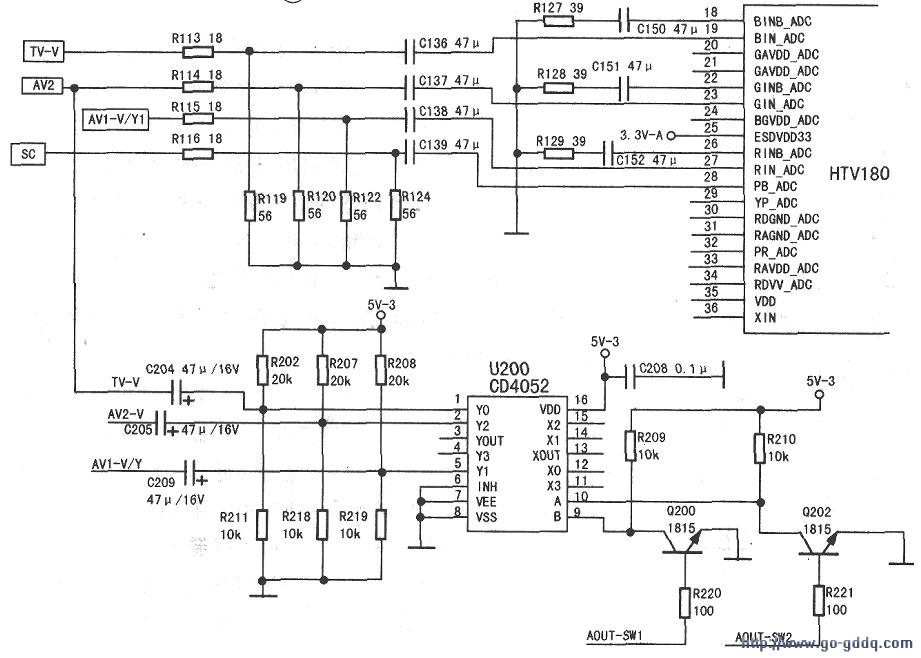

在普通CRT电视上检修此类故障较为容易，则此故障出现在高清电视上本身也应该较容易，但因信号走向复杂，从而导致故障检修偏难。TV、AV1信号显示正常且实验将TV-V短接到AV1通道．AV1通道显示正常，它表明检修AV通道故障时，可利用TV-V信号，表明HTV180内视频切换及后续电路处理工作正常。AV2无图像显示有两种可能：一是HTV180内部AV2通道有故障；二是AV2外部信号输入通道有故障。此故障的检修，应首先测量HTV180的AV2输入脚对地电阻（二极管挡红表笔接地，黑表笔测），正常时为o．578，若实测正常：再测量信号通道中耦合、限流电阻R113、R114、R115右端对地电阻，若均为75Ω，则可判定信号通道电路工作正常，HTV180内AV2无击穿现象，AV1、AV2、TV信号输入通道电路见下图。将TV-V信号短接到AV2脚（R113、R114左端短接）时．TV、AV2通道均无图像。为何将TV-V信号短接到AV2通道时不显示TV信号呢？此现象表明AV2通道存在漏电。检查AV2输入脚⑧脚与HTV118(23)脚的所有通道，包括过孔均未发现问题，将R114断开，再将TV-V信号短接到AV2通道，仍然是TV-V通道无图像。查电路图发现AV2输往HTV180时，还有一路去了U200(CD4052)视频切换电路，AV2视频信号一路经R114去HTV180，另一路经C205去CD4052②脚，替换C205，故障现象依旧，取下CD4052，这时TV图像恢复正常，由此判定CD4052变质，更换CD4052，故障排除。

　　检修VGA信号无图像时，首先要查VGA通道的行场同步通道，此路信号不正常便没有VGA画面显示，而RGB通道有故障一般表现为图像偏青、偏紫等现象。RGB三通道对地电阻用二极管挡测时，红表笔接地，黑表笔测，正常应显示为0.579，而V、H脚电阻正常为()．661。

　　检查HDTV通道不显示图像时，要对Y通道进行仔细检查。Y信号从JN204送入后，经电阻Rlll后，分成两路，一路经电容C143去HTV180②脚作为同步信号，另一路经电容C148去HTV180(14)脚作为图像信号中的亮度信号。判定此路故障时，也可将TV信号短接到Rlll下端判定，正常工作时三路图像通道电阻均为0.579，C143右端电阻为0.763。
