此机在使用中突然无图无声，除电源指示灯亮外其余无反应。在别处维修时，更换了超级单片OM8373PS/A2007，图声出现，但同时出现了严重的枕形失真，图像四角均出现大幅外溢。

　　据维修经验，观察图像，失真范围似乎已超出了总线调整范围，故障应为硬件损坏。为避免盲目维修，决定先进总线试调以确定故障范围。

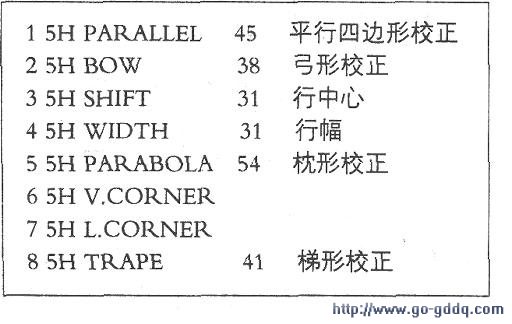

　　由于无此机数据及进入总线方法，只有参考其他类型机器进行试验。在多次试验后，终于进入了该机总线。为了避免误调整造成其他故障，先抄写了一块24C32，以便恢复。该机进入总线的方法是：首先按面板音量减至“o”不松手，然后快速按遥控器“0”键三下（注意：若不小心连按四下屏幕则出现一条亮线，但也已进入总线），依次按遥控器卜9键，则分别进入其他项，按2键屏幕出现行数据调整项（见图）。

　　之改变，说明故障应为硬件的枕形校正电路。翻板，见其场扫描、行推动、行扫描及枕校电路均被焊过一遍。通电，测枕校管b、e极电压为OV，c极电压为3.4V，显然c极电压低于此机正常的24V。测其供电电阻R440(3.9Ω)正常，电感L440及校正电容C442、C441正常。拆下枕校管，见其型号为1RF630MFP，平时维修时不多见。测其b、c、e脚阻值均正常。怀疑其特性不良，用一只正常拆机二极管D2077代换，故障依旧。试想并无其他支路造成枕校供电过低，仔细观察电路板，突然发现前维修者在焊接时用了大量松香。

　　在清洁枕校管旁电路板时，发现其管脚下标注“-S”字样，难道此管为场效应管。经仔细清洁各脚，迷雾终于被揭开，其管脚清楚地标示着“S、D、G”。原来，此机使用的IRF630MFP并非常规三极管而是场效应管，若按三极管测b、c．e极阻值正常，其实为场效应管，则恰好处于击穿状态。因手头无此元件加之其不易购买，决定用同管脚10N60场效应管代换。

　　开机，久违的正常图像出现了。分别测10N60与板24V、G极3V、D板23V，正常。试放了1个多小时，10N60在无散热片情况下仅有一点温升，图像在出现竖直参照物时垂直两边仍有一点失真，估计是前修理者对其总线数据进行改变或代换的10N60参数有所不同所致。再次进入总线，略调“5、8”项至“58、41”，机器恢复正常。至今该机已使用半年多，一切正常。
