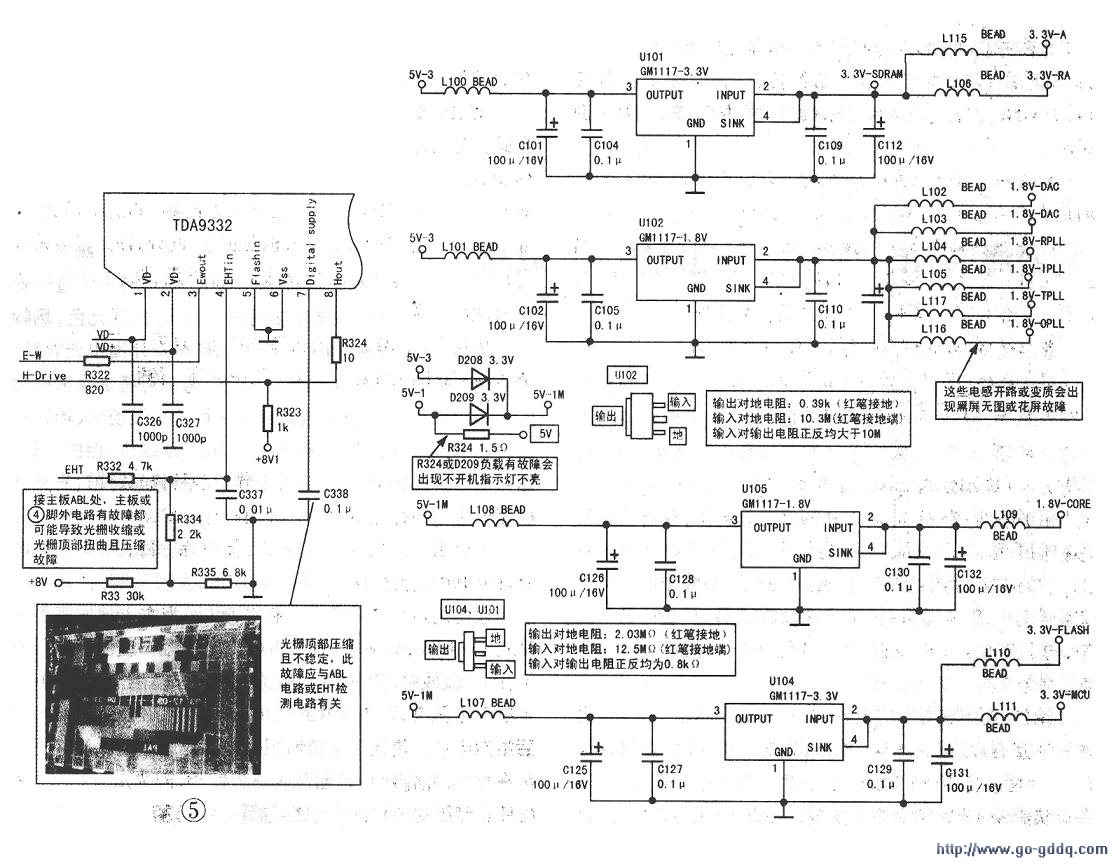

当电源指示灯不亮，不开机故障出现时，检测发现电源送入数字板的5V-1电压异常，拔掉数字板5V-1恢复正常，测数字板5V-1对地电阻只有87Ω，显然此电源负载存在短路（正常时数字板5V-1对地电阻应为太于lkΩ，且充电过lOkΩ以上）。此5V-1通过数字板上的R234给U104、Ul0l供电，通过D209，给U105供电，接在R234的负载有存储器（上接6页）U103、U104、U101，相关局部电路见下图。

　　将R324、D209、断开，测插座JN201(38)脚5V-1电压恢复正常，再测L108处对地电阻大于1kΩ且有充电现象，表明5V-1负载短路故障与L108支路无关，故可能与DC-DC转换电路U104、Ul01有关。分别断开L107、Ll00，测Ul01、U104均存在击穿现象，两块DC转换块型号为EH16A717F30。取下两元件分别测量脚间电阻异常，怀疑lC已变质，更换两块IC，U101、U104间对地电阻恢复正常，接通电源指示灯仍不亮，怀疑HTV180内部电路有故障，更换HTV180后，开机指示灯点亮。但开机后屏幕上有光栅却无图也无字符，调整帘栅电压，屏幕有光栅出现。调整帘栅电压，测量ABL脚和黑电流检测脚电压有变化，黑电流检测BCK脚从3.3V上升到7.7V，由此推断该机黑屏故障不在视放及RGB处理电路。测量HTV180输出RGB信号通道电感L112、L114、L113处电压为ov，正常时此处电压应为0,2V以上。由此判定该机黑屏在HTV180。测HTV180供电，测电路板背面电感L117、L104、L116、L103两端电压均为0.58V，显然不正常，此路电压来自U102输出的1.8V。实测U102供电也只有0.59V，正常时为5V，来自电源产生的5V-3，经插座JN200(39)脚、通过电感Ll01接入U102，测Ll01一端有5V电压，另一端电压却只有0.59V，在路测Ll01阻抗已非常大，显然已变质。更换Ll01，测Ll01另一端电压仍不正常，怀疑U102有故障，取下U102测量，发现已变质。测U102输入脚与输出脚间电阻较正常时小。更换U102后输出电压正常，图像显示正常。
