打开电磁炉，肉眼观察未发现异常。用万用表测整流桥输出端有+310V直流电压，整流及供电系统正常。

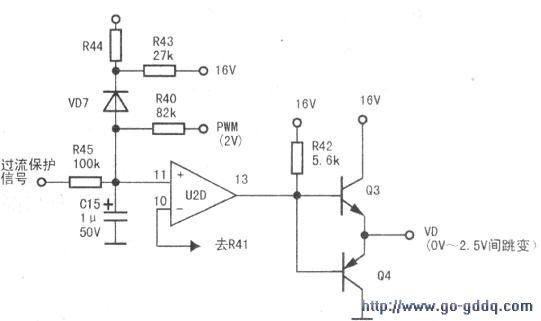

　　停电检查IGBT管(GT40Q321)，用改进500型万用表Rxlk挡测G、E及G、c极间正反向电阻均为无限大；将黑表笔接c极，红表笔接E极，电阻为无穷大，将表笔反过来测阻值为4.5kΩ．说明门控出在PWM信号与驱动输出信号VD之间，相关电路如图所示。PWM信号经R40送到U2D(11)脚，由(13)脚输出，去启动Q3、Q4，VD驱动电压过低，问题很可能出在R40、C15、U2D、R42及Q3、Q4中。

　　仔细检查R40、U2D、R42、Q3、Q4均无问题。在路测试C15，发现其阻值不高。

　　拆下检查发现两极间漏电严重，阻值降到12kΩ,以下还继续向下降，说明该电容变值损坏。更换一只1μF/50V电解电容后试机，加热正常，故障排除。
