康佳P29SK067彩色电视开机半小时后出现稍偏绿带回扫亮线的光栅,随后保护停机
来源:本站整理  作者:佚名  2011-10-13 09:18:22



  此机首次开机,声色像正常,工作半小时后出现稍偏绿带回扫亮线的光栅,随后保护停机。

  用放大镜仔细观察视放板,发现所有三极管的管脚均与周围焊锡出现裂纹,仔细上锡补焊,并重新焊接行输出变压器和显像管管座各脚及偏转线圈插脚等发热严重的管脚,开机半小时后,故障重现。

  测所有电源输出电压均只与正常电压相差零点几伏,视放供电电压为200v,红阴极电压在60V~90V、绿阴极电压在80V~l0OV、蓝阴极电压在60V~90V之间变化。在正常收看时,试调加速极电压,但稍一调高,荧光屏马上出现回扫亮线并保护关机,试调低加速极电压,图像出现红色镶边并严重拖尾。逐一检测视放板上所有晶体管,未见异常。

  再测电压时发现,当把对比度调到最高时,视放管饱和,集电极电压降为65V。测OM8373三基色输出脚电压均为2.8V,只有(50)脚BLKIN脚电压随着对比度的调节变化非常大。检测OM8373(50)脚到TDA8177场输出(5)脚的元件时,发现V403发射极电压只有0.6V,而集电极和基极的电压均为0V。拆TR452检测,电阻为4.7kΩ正常;拆下V403检测,三极间无击穿,不接V403时,其发射极连接处的电压上升为5V。找一只新A1015换掉V403后,其发射极电压仍为0.6V。拆掉基极电阻R450后,其发射极电压为0.6V,用键控电路板中的4.7kΩ电阻更换R452后,V403发射极电压为0.6V.对调V108和V403,V403发射极电压为0.6V。试断开接在OM8373(50)脚的R130后,一开机马上就保护停机,据此判断场消隐信号已经加到OM8373。

  试拔掉XS501,切断供给视放板的三基色信号和电源等,结果长时间通电都不停机保护。用手摸OM8373,有烫手之感。电话请教维修专家,问OM8.373是否与出现回扫亮线和图像拖尾有关,回答是要换掉OM8373进行验证。

  验证的结果是OM8373完好,只好乘车专程将机子送到专家处检测诊断。把电路板安装到专家的显像管上后,只调了加速极电压,图像就非常清晰,看了近一小时,也未出现自保停机,将对比度调到最大时测三视放集电极电压,均为145V,没有饱和迹象。

  突然想起:该电视在家里工作在视频状态,而在专家处却工作在电视状态。立即改用视频输入状态,图像马上出现拖尾,微调了一下加速极电压,图像拖尾消失。笔者试将彩电转到电视状态,发现图像上又出现了淡淡的回扫线,就又将彩电转到视频输入状态,测视放管集电极电压为125V。坚持工作了近两小时,仍不出现回扫亮线和保护停机。专家说,电路板无故障,只有将加速极电压调到最佳值,才能保证图像鲜艳逼真。

  经专家指引,我按手册上指导的方法用随机遥控器顺利进入了总线。方法是:按“菜单”键,在荧光屏出现功能菜单显示后的五秒内连续按压五次回看键即可进入,调节完后,按“回看”键保存并退出。

  将从专家处带回的已调节好的电路板装回原机显像管上开机,又出现自动保护,即使按下开机键后,也是立即保护关机,稍调低加速极电压开机,图像又出现严重的拖尾,只好将对比度由63调到10,把色度调到0,将亮度调到30,反复调加速极电压,使荧光屏上出现正常无偏色的黑白图像后,调高色度和亮度,图像鲜艳逼真。但将对比度调到30以上时,图像又出现非常严重的拖尾现象。

  反复试调加速极电压发现,当把加速极电位器调到出厂时调好的位置时,立即出现回扫线并保护关机。当把加速极电压调低,对比度调高时图像又出现非常严重的拖尾。反复试调加速极电压,只有把对比度调到15时,能看到正常的彩色图像。若将对比度调高到18以上,就立即出现拖尾,只好先把加速极电位器表2相关电压固定在纯黑白图像最正常的位置,以满足收看。调好后坚持收看三小时未出现回扫亮线和自动保护关机情况。于是装好机壳,进入总线,把所有数据都抄下来,但未做任何调整。

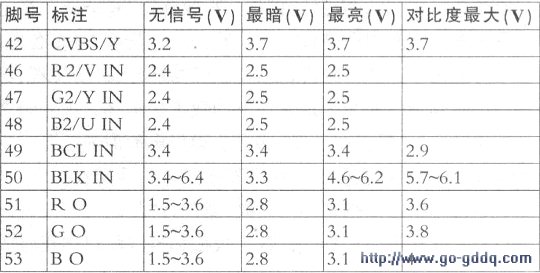

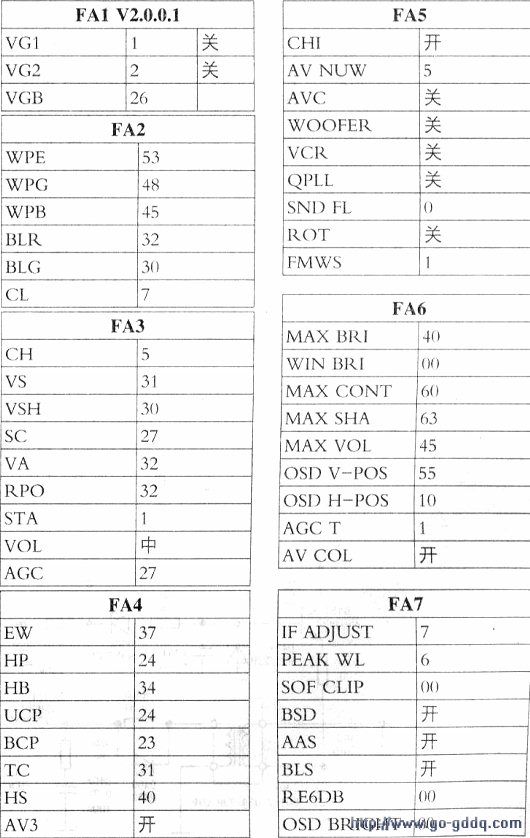

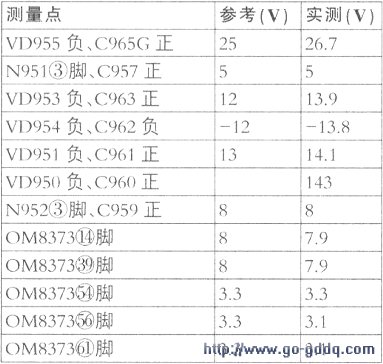

  不知康佳P29SK067型彩电的加速极电压因何调不到最佳值?该机总线数据见上表.检测相关电压数据见中表,OM8373相关脚电压见下表(编者注:此机故障可能是CRT老化引起,从而导致三枪工作电压不一致,画面也就不正常了,即使调加速极电压也难恢复)。
