观察此机开机屏能点亮，但整个屏呈白色，没有字符，接上光纤信号有伴音，遥控控制均正常，就是没有图像。

　　从故障现象分析，由于屏能点亮，整个屏呈白色，说明背光电路工作正常；遥控和本机控制按键控制正常，说明CPU及小信号等电路工作也正常。屏上没有字符和图像，故障应该是屏逻辑驱动控制电路有故障所致。

　　拆开机壳，取下屏逻辑驱动控制电路，仔细观察，没有发现明显烧毁痕迹，利用万用表电阻挡对板上元件进行简单测量，发现F1(3A)贴片保险两端阻值很大，明显损坏。我们都了解，保险熔断一般都是过流所致，但测量电感B301对地电阻较大，没有明显短路迹象，就武断地认为是贴片保险自身原因损坏（这个盲目的判断，导致故障扩大）。由于手头没有这种规格的贴片保险，就在报废电脑主板上找了一只不明规格的保险进行更换。恢复电路后开机，厂标LOGO图标出现，插上信号，图像出现，看不出任何异常，更加确定了保险自身问题导致损坏的判断。在试机大约20分钟时，忽然闻到一股元件烧焦的味道，立即感到大事不妙，可还没来得及关机，电视机故障重现。

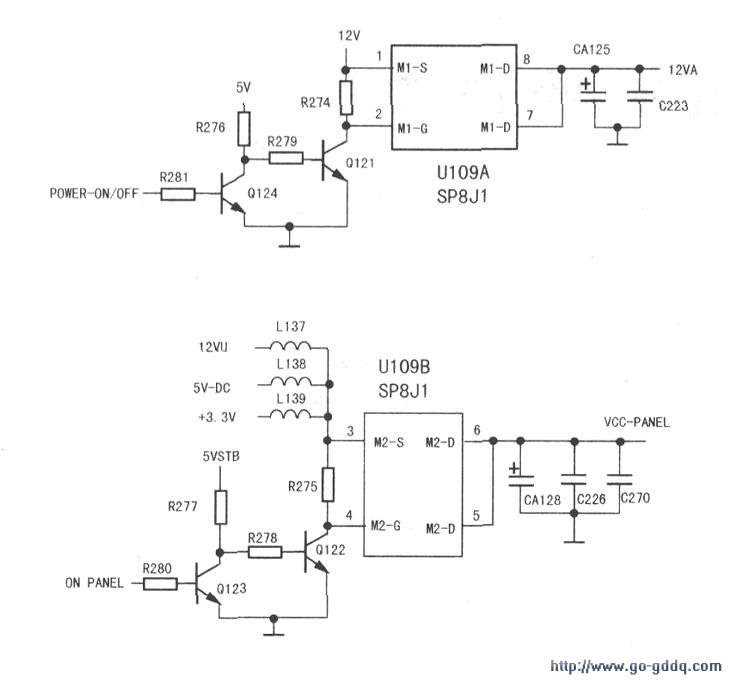

　　再次取下屏逻辑驱动控制电路，仍然没有发现元件烧毁的痕迹。由于故障重现前闻到元件烧焦的糊味，就应该能看到元件表面有问题。转而观察电视信号处理板，发现U109(是一个8脚贴片lC)左半边已经严重烧焦，仅仅还能看到4803这几个字，不能确定到底是什么型号的lC。通过分析电路，发现这个lC是用来给屏逻辑驱动控制电路供电的，初步估计是一块DC/DC芯片。上网进行查询，却找不到符合这个条件，又没有4803芯片的任何资料。后来网上找到这台电视机的电路图，电路图上标明U109型号为SP8J1，相关电路图参见上图和中图。

　　从电路图来看，该IC应该不属于DC/DC芯片，像是一块开关芯片。询问几个长期合作的供货商，以及登录淘宝网进行搜索，都没有这种芯片出售，决定用常见的元件进行代换或改进。为了防止故障扩大，不敢贸然动手。于是上网找到SP8J1的资料，发现其内部主要是由两只场效应管构成，其中（１）、（２）、（７）、（８）脚为一组；（３）、（４）、（５）、（６）脚为一组，内部结构图见右图，由此可见该芯片在这里的确是起开关作用。取下损坏的U109，用美工刀轻轻切掉损坏的半边，发现芯片的确是由两部分组成（如果芯片内部是一个整体，就不可能在．切掉一半后，却看下到一点芯片痕迹），损坏的是（１）、（２）、（７）、（８）脚内部电路。现在想用其他电路进行代换，就一定要搞清楚该IC输出电压到底是多少，由于原芯片仅仅只烧毁一组电路，那么利用另一组就应该能够确定其输出电压。于是将残存的半边IC装在（３）、（４）、（５）、（６）脚位置上，在脱开屏逻辑驱动控制电路的前提下，首先测量U109的（３）脚在开机状态下为12V，（５）、（６）脚输出为12V；而在遥控关机状态下，（３）脚电压为Ov，输出端也为Ov。将残存的IC安装在（１）、（２）、（７）、（８）脚上，开机测量（１）脚为5v，而输出端（８）脚也为5v，遥控关机后（１）脚将为ov，输出端电压也随之消失。由此看来该芯片在实际电路中的确是起开关作用，没有DC/DC功能。同时在遥控关机后，其输入端都没有电压，那么该芯片在这里就似乎没有任何作用（提示：该机电视信号处理板之所以要设计这个芯片，是为了避免在二次开机瞬间供电电压中的峰值电流对逻辑板电路的冲击，并实现关机控制此电路屏5V或12V供电，液晶电视屏供电主板均设置有这样的电路d图纸上的U109（１）脚输入电压为12V，而实际测量结果为5V，表明此屏逻辑板需要5v供电。屏所需的电压不同，才在电路某处设计了可以改变其电压的切换口，该机的切换口就是U109旁边的几只电感L137、L138、L139，屏需要什么供电时，只需接上其中的一只电感即可）。根据这一推断，决定用导线直接将U109的（１）、（８）脚和（３）、（６）脚分别进行连接，开机测（３）、（８）脚输出电压稳定并控制自如。

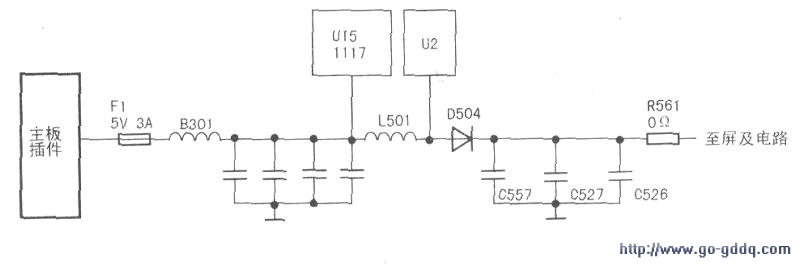

　　在确定了屏逻辑控制电路板的输入电压是5v的情况下，为了保证电视信号处理板的安全，决定用外接电源单独对屏逻辑驱动控制板进行检修。用一台电脑主机的ATX电源改装的电源，取出5v电压串接一块电流表后接在贴片保险F1的前端，打开电源，电流表显示电流高达4.5A，显然电路中有严重的短路点，原贴片保险是过流损坏的。沿电路走向理电路，相关电路图见下图．发现5V电压经过保险后，一路送到U15三端稳压芯片上，一路送到U2芯片，另一路经过贴片二极管D504后，送到屏上。

　　为了快速判断故障部位，将D501取下，测电流不到O.lA．说明故障就在D501的后级电路，由于现在根本就没有接屏，那么重点就应该是在D501后的三只贴片电容上，仔细观察三只电容，发现C527有一点缺口，取下测量已经严重漏电。接上D501后通电，电流表显示为O.llA，在电脑主板上取一只贴片电容更换后，恢复整机，并跟踪Fl处的电流数小时，随着不同的节目信号变化，电流表在1A左右波动，但始终没有超过1.5A．说明故障的确为C527严重漏电所致。在确定故障排除的情况下，却没有合适的保险进行更换，有了前次的教训，不敢盲目用不明规格的保险进行更换，维修陷入尴尬境地，通过查找自己的一堆报废机板，最终在一块笔记本主板上找到一只2.5A的贴片保险进行更换，试机两天，一切正常。

　　小结：
　　
　　1、由于第一次测量B301处的对地电阻时，没有考虑到负载电路时电路的影响（该例主要是D504的单向导电性所致），就武断地认为是保险本身原因导致故障，又用不明规格的保险进行更换（由于代换的保险过大，导致电路电流虽然远远高于正常值，却不能熔断保险，失去了保险作用，最终因电流过大，烧毁U109芯片），故障不但没有排除，反而导致故障扩大。所以我们在检测到保险损坏后，一定要找出故障原因，不能盲目进行更换，更不能用不明规格的保险进行更换，以防故障扩大。并用电流表跟踪保险端的电流情况，力争彻底排除故障。

　　2、在确定电源电压的前提下，采用脱板检测，既可以防止故障扩大，又方便检修工作的进行。

　　3、由于平板电视的各功能板并不是统一设计，为了适应不同的电路结构和屏，往往有电压切换端口，当确定该机可以不要这个切换电路的前提下，果断将其去除，既可以达到快速维修的目的，也能降低故障隐患，但前提是必须确保机器的安全性能。
