挂板试机，故障现象不变，可见其显像管没问题。

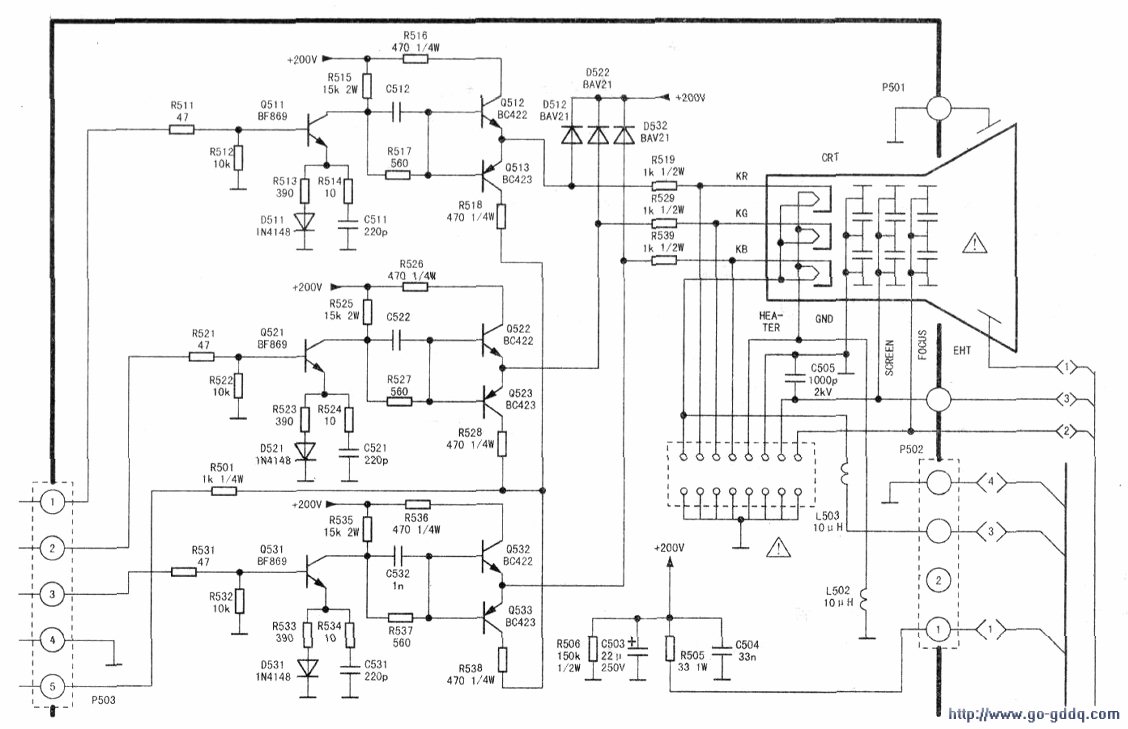

　　该机主IC为TDA8838．测其三基色信号输出端(19)—(21)脚电压为0.7v；(18)脚为黑电平检测输入端，电压为2,1V；视放板管座B、G、R三基色电压均为200V．怀疑故障出在视放部分。视放电路如图所示。P503是视放电路为主板送出RGB信号通过的插座。(1)-(3)脚分别为R、G、B三基色信号输入端，(5)脚为黑电平检测输出端。直接连TDA8838(18)脚，由TDA8838(19)-(21)脚输出到末级视放电路放大后，一部分反馈回(18)脚，经(18)脚内的黑电流检测电路进行检测，产生误差信号自动调整(19)~(21)脚输出的R、G、B信号幅度。

　　重点查黑电平相关电路，发现Q522有漏电现象。代换Q522，检查无误后开机，没有出现满屏绿光栅，而是黑屏。

　　测管座三基色电压为132V，TDA8838三基色输出端电压为3.5V，(18)脚电压为5.3V，视放电压为200V，有高压启动声，灯丝也亮，调节加速极电压出现带回扫线白光栅，真是搞不明白。担心是挂机用的显像管有问题，恰好手头有一块海信29英寸板，主lC为TDA9373，其功能与TDA8838非常相近，便用该板试显像管，图像都非常艳丽。反复查了其他部分，没发现问题。试机，安装完毕，检查无误，故障排除。
