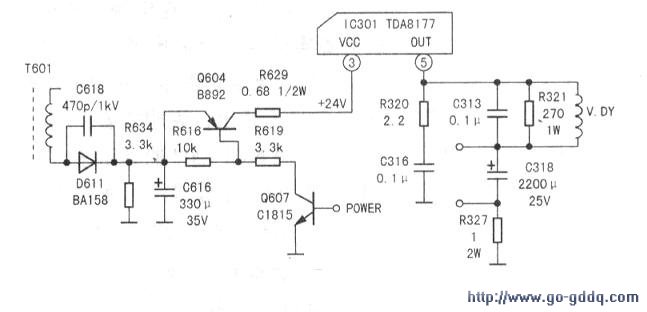

经查，场输出电路(2)脚供电+24V、保险电阻R629(0.68Ω/0.5W)开路，场输出块IC301(TDA8172)输出端⑤脚对地仅13Ω，显然几近击穿（见图）。用lΩ/lW电阻代R629，TDA8177代TDA8172．开机，光栅上部正常，下部黑横线干扰。查IC301外围电阻、电容无异，用0.22μF/630V电容并于C313两端，横线干扰消失且场输出块温升大大下降。C313并联于场偏转线圈上用于消除低频自激，这样场输出块之损有了答案：由于C313失效引起场低频自激使场输出块过热而损。去掉所并接电容，用563/250V电容换掉原C313，故障排除。查看换下的C313为8200pF/63V，而图标为0.1μF，实用偏小，致故障发生。
