松下TC-43P280G彩电开机三无
来源:本站整理  作者:佚名  2011-11-04 12:44:43



  开机,红、绿指示灯闪亮,并且能听到继电器发出吸合、释放声。按“POWER”键,上述过程重复。卸开机盖,再按“POWER”键,测量fC1213(6)脚PROTECT端出现跳变的高电平,说明故障是保护电路起控,执行保护待机。测量STBY+12V和主电源整流+300V电压均正常;试着断开+140V负载,保护待机不能解除。去掉140V供电,即同时取消+140V过流、高压限制和高压束电流保护功能,这样就只剩下二次回路保护电路中的+140V过压、+18v和正负23V负载过流电路。试着将正负23V供电断开,电源工作正常,说明会聚功放滤波电容有故障或+23V负载过流保护电路本身有问题,导致误动作。检查会聚功放厚膜集成电路IC7001、IC7002及外围元件滤波电容等,均没有发现问题,怀疑+23V负载过流保护电路有故障。

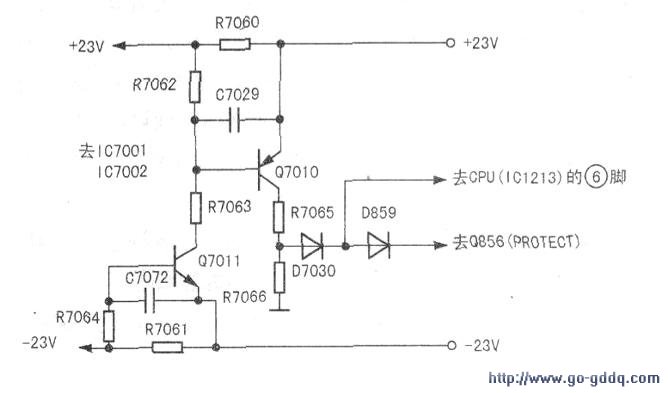

  该机会聚功放+23V负载过流保护电路见下图。会聚功放厚膜lC7001、Ic7002采用直耦B类功率放大,其输出端与三只会聚线圈直接相连,为了保证输出中点直流电压为0v,要求+23V供电均衡相等。为防止供电和负载异常,导致输出中点出现直流电压而损坏行、场会聚线圈,特设置了图1所示的保护电路。R7060、R7061分别是+23V负载电流检测电阻。供电和负载工作正常时,上述两电阻上的压降较小,对应的Q7010和Q7011处于截止状态;一旦+23V负载过流使R7060上的压降达到0.65V,Q7010导通.如果-23V负载过流使R7061上的压降达到-0.65V时,Q7011导通,Q7010基极电位下降导通。此外,正负23V电压不平衡使IC7001和IC7002输出中点出现直流电压,同样会引起会聚线圈中电流增大。Q7010导通后,D7030随即导通转为高电平,反馈到CPU(IC1213)(6)脚,于是CPU(23)脚便发出指令信号,使Q852截止,RL801失去供电,其触点断开,切断主电源交流供电,执行保护待机。

  检查此保护电路中的有关元件R7060、R7061、Q70l0、Q70l1、D7030、C7029、C7027等,发现Q7010发射极、集电极之间击穿损坏。更换Q7010后,故障排除。
