TCL王牌LCD32M61(MS88A机芯)液晶彩电电源12V,24V无输出
来源:本站整理  作者:佚名  2011-11-04 12:45:05

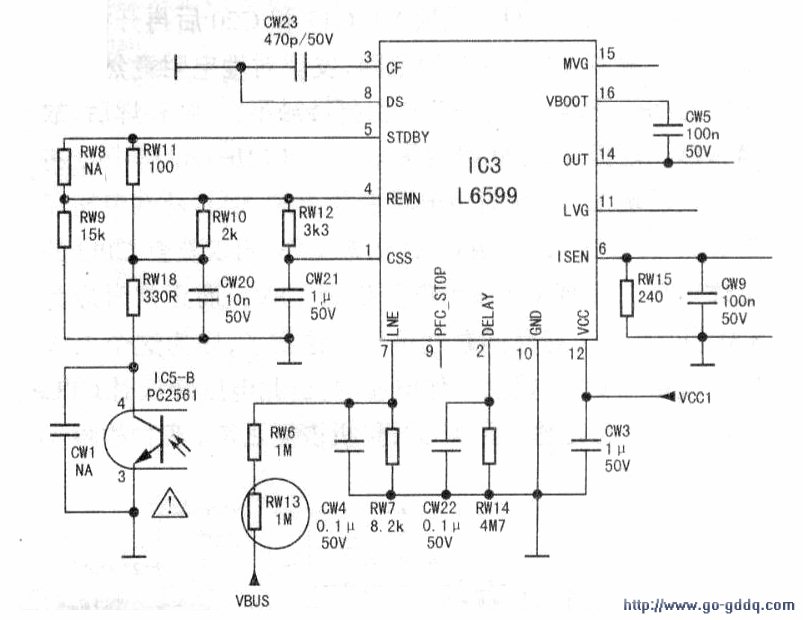

  开机测试,发现5v待机电压输出正常。于是断开保护电路中的RS20后强制开机,测试还是没有12V、24V输出。测试PWM IC和PFC IC的供电VCC1、VCC2电压正常,PFC的输出电压400V也正常,问题就在PWM电路。检查PWM电路的相关元件,测试QW9和QW10的电阻,没有发现异常。于是测试IC3的各个引脚,发现IC3的(7)脚电压异常。(7)脚是PFC的电压检查输入脚,正常时的电压大约在1.8V左右,而这台机器没有电压。测试(7)脚电容没有短路,检查PFC电压检测中的取样电阻,发现RW13开路(相关电路见下图)。更换后开机故障排除。
