康佳P2908T型高清彩电开机后保护关机,然后呈三无状态
来源:本站整理  作者:佚名  2011-11-05 14:51:33



  该高清彩电此前已经他人多次维修。用户说,已换过三次场输出集成块。通电,观察发现,开机后马上保护关机,然后呈“三无”状态。卸开机器后壳,直观检查电路元件,发现保险管良好,其余元件也没发现明显问题。开机瞬间迅速测量+B等电源电压基本正常。该机是数字高清新机型,集成度高、电路新颖。根据用户说已换过三次场输出集成块,故对其行/场扫描电路进行仔细研究,判断多是行或场扫描电路有问题。

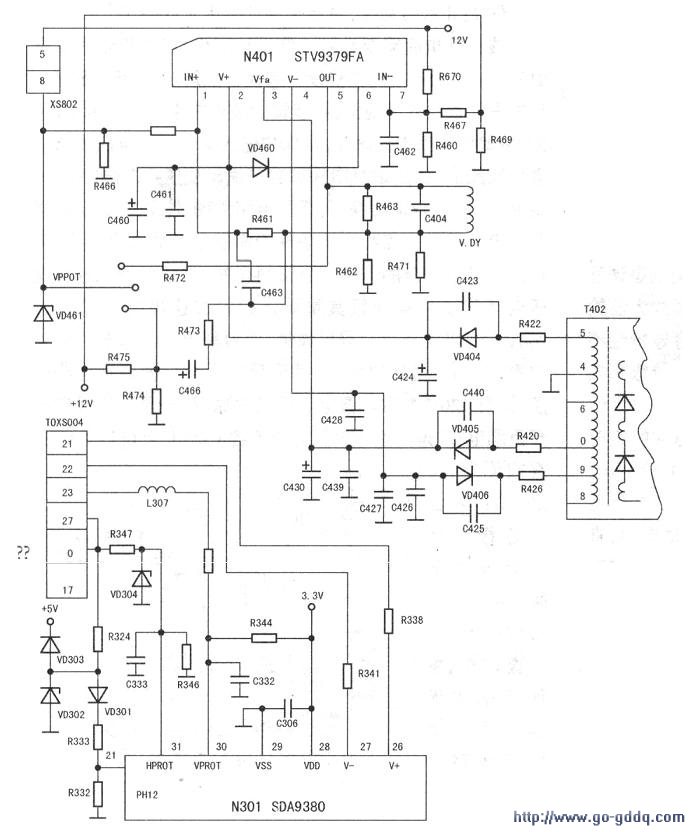

  首先检查场扫描电路(见下图),测量场输出N401(STV9379FA)(2)、(4)脚电压为ov,查其供电电路中的R426、R420、VD405、C424、R422均已损坏.N401也已损坏。将N401、VD466、VD405、VD404、VD460及滤波电容C460、C424、C430、C427和限流量电阻R420、R426、R422全部换新(因为这些元件只要有一个轻微漏电或性能参数有变化,一般测量设备根本判断不出,故采用代换法予以代换),然后通电开机,屏幕出现图像,但图像的下半部严重压缩,光栅异常,手摸场块发热严重。迅速关机,发现R422、R426均已因过热而变色,由于关机迅速场输出块没有损坏。更换R422、R426后,根据故障现象,结合这部分电路进行分析,判断可能是因V+信号减弱或丢失造成此故障。在开机瞬间迅速测量N401(7)脚电压在0.7V左右,异常,正常时应为1.6V。查N401(7)脚外接电阻R467、R670、R460、R469的阻值均正常,电容C462严重漏电。将C462换新后通电开机,故障消失。

  第二天开机,收看不一会儿,屏幕上半部有图像、下半部黑屏,顶部带回扫线,正准备检查,整机又呈“三无”状态。检查场块正常,灯丝亮,并且有正常的高压。再次检查场扫描电路并将可疑元件全部换新。开机,显像管仍不亮,仍呈“三无”状态。试调加速极电压,屏幕由黑屏变成白光栅带回扫线,测量R、G、B电压均为180V,说明显像管电子枪已截止,由此判断视频处理电路有问题。

  该机视频处理电路由集成电路N301(SDA9380)及其外围元件组成,安装在一块小电路板上,经接插件XS0041、XS003与主板电路相连。为确认故障大致部位,先测量从3D数字处理板来的RGB激励信号,开机测量XS002(27)、(28)、(29)脚,发现刚开机时电压为0.3V,但很快变为ov。刚开机有电压,说明数字处理板输出的RGB激励信号正常,故障在后级。遂重点检查视频处理电路上的元器件。测量XS003上的+12V、+5v、+3.5V电压,正常;测XS003(27)脚电压为Ov,该脚是给视频处理板上N301(SDA9380)(21)脚、(31)脚提供逆程脉冲信号的,正常应为0.2V。关机,测XS003(27)脚对地电阻为OΩ,(该脚为行逆程脉冲输入端),这明显不正常。难道此处元件有问题,造成行逆程脉冲丢失而导致此故障?将主板与XS003(27)脚断开,测量主板与XS003(27)脚连接处对地电阻阻值很大,说明短路故障出在视频处理板上。

  在该机中,来自行输出电路的行逆程脉冲信号(HFB)经XS003(27)脚送到视频处理板后分为两路:一路通过R347、C333、R346送到N301(SDA9380)(31)脚;另一路通过R334、VD302、VD301、R333、R332送到N301(21)脚(相关电路见图1)。检查XS003到视频处理板N301(SD9380)(21)、(31)脚之间的元件,发现N301(21)脚外的VD302已击穿。用一只5.1V稳压管将其更换,恢复断开的XS003(27)脚与主板断开的电路,测XS003(27)脚对地电阻恢复正常,可开机后故障依旧。进一步检查发现电阻R324(0Ω)接VD301的一脚虚焊,重新焊接后,查N301(31)脚外围元件C333、R346、VD304、R347均正常,通电开机,光栅、图像均恢复正常,长时间试机,场块温升正常,故障彻底排除。
