查显像管灯丝已点亮，测视放块IC501( TDA5112)三基色信号输出端(7)、(10)、(13)脚电压为195V，显然黑屏系末级视放截止所致。为了查出故障在视放部分还是在小信号处理块IC201(TDA8841)的内部或外部电路，查IC201(19)、(20)、(21)脚(B、G、R)_基色信号输出端电压只有0.7V（正常应为3，8V)，说明末级视放截止系IC201关闭了基色信号输出所致。查IC201(22)脚（束电流限制／场保护输入）电压为正常的3.7V．据此说明IC201关闭了基色信号而非束流过大或场电路故障。

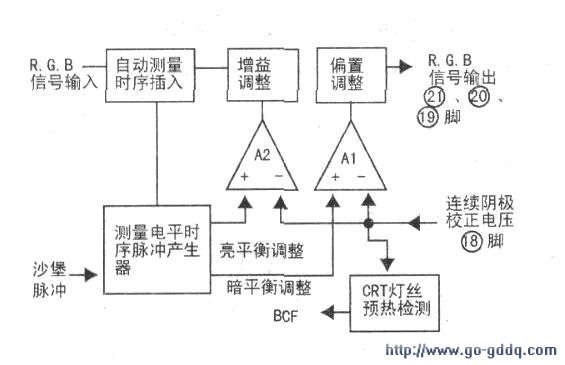

　　该机为TDA单片机芯。正常工作时，还必须有沙堡脉冲作为控制信号。查IC201(41)脚（行逆程脉冲输入，沙堡脉冲输出端）电压为0.7V，用示波器检查该脚沙堡脉冲波形正常。难道是IC201内部的亮度电路损坏了？正准备焊下IC201检查时，猛然想起该lC内部还设有连续阴极电流校正(CCC)电路，其方框图如上图所示。CCC电路又称“自动白平衡调整电路”，它包括暗平衡与亮平衡调整两方面。

　　其中，暗平衡就是调整显像管在暗状态下的白平衡，实际上是调整视放静态偏置电压，以避免由于三电子枪电子束截止特性不同而导致的偏色现象。而亮平衡则是调整显像管在亮状态下的白平衡，实际上是调整视频放大器输出信号的信号幅度，以避免三电子枪因栅、阴跨导特性不同而引起偏色现象。其基本工作原理，就是从视放级采集三电子枪的阴极电流并转化成相应的取样电压，从IC201(18)脚送回内部的暗、亮平衡调整电路，在沙堡脉冲的定时控制下，将反馈回的取样电压与三枪统一规定的暗平衡、亮平衡标准电压（由出厂时厂家设定）分时进行比较，然后将比较后的误差电压放大去微调偏置电平和驱动电平，直至使显像管三电子枪平衡。整个过程是在IIC总线控制下自动完成。如果显像管灯丝在预热点亮期间，由于电路故障，致使反馈回IC201(18)脚的取样电压错误，通过比较后CPU将认定电路出现故障，就会关闭基色信号输出，从而导致黑屏故障。顺便指出：如果灯丝在点亮以后反馈回的取样电压才异常，则只会导致偏色故障而不会出现黑屏。

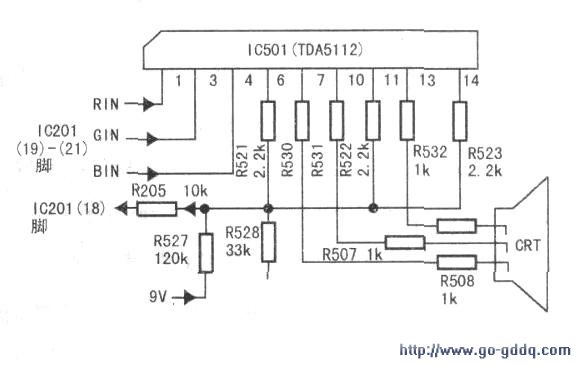

　　判断CCC电路故障范围的方法是：断开反馈回的小信号处理lC取样电压端子的取样电压，并在该脚至R、G、B三基色信号输出端的任一端上接一只0.47μF/50V的电容，若这三脚电压能从0.7V升至3.8V左右，说明小信号处理lC内部的白平衡调整电路没有故障，故障应在视放级取样电路或取样电压传输电路；反之，若电压仍低，则说明故障在小信号处理块内部。按照上述检修思路，断开视放级至IC201(18)脚的取样电压传输电阻R205后，用一只0.47μF/50V电容跨接在IC201(18)、(20)脚之间，测IC201(19)脚电压已升至3.8V，此时已有光栅出现，说明故障在视放级或取样电压传输电路。测R205 -端电压为8.6V（正常应为6.8V）．检查取样分压电阻发现R528( 33kΩ)阻值已近无穷大（见下图）。更换R528后试机，故障排除。
