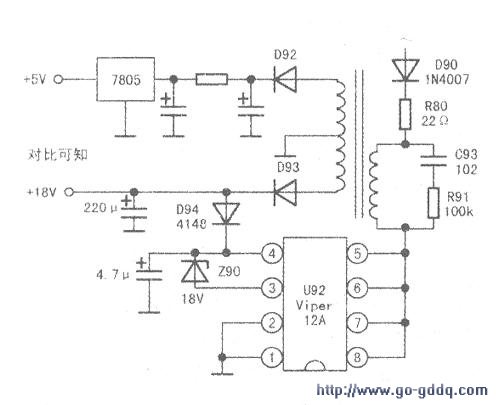

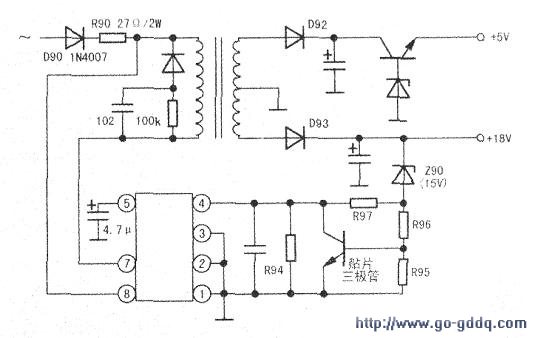

拆开机壳，见机板右上角处有一双列7脚IC炸裂，虽知是电源IC，但无法看出其原型号。用万用表测整流桥、功率管等基本正常，12A保险管完好；查电阻R90(22Ω)已烧断，电源IC外围贴片三极管等元件损坏。根据实物绘制出相关电路，如上图所示。因为不知原电源lC的具体型号，手边又只有Viper12A电源块可用，故参考美的EP1910型电磁炉低压电源电路(见下图)对原电路进行了改造。原板预留有8脚IC插孔，只需拆除原块外围贴片阻容元件，把新块各引脚对应插入焊好，并将原稳压管290(15V)更换为18V稳压管，补焊上D94(1N4148），最后更换电阻R90(220Ω/2W)，通电试机，+18V、+5v电压输出正常，风扇运转。接好线盘，放锅试机，能够正常加热，仅面板功率调节键“+”“一”键失灵。用两只新按键换上后，试机，一切正常。

　　小结：Viper12A外围元件极少，用Viper12A改造后的线路简洁明了．工作可靠。如再遇其他电源块损坏，均可参照此电路加以改造。
