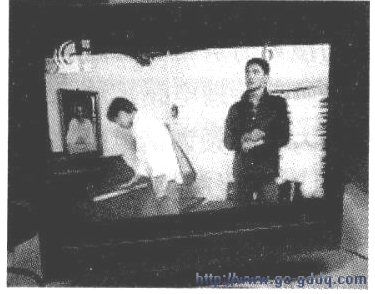

该机的故障现象如图所示。从图中可以看出，该机输入射频电视信号时，图像的彩色是正常的，仅是在图像的右边出现明显的拉丝现象。为了确定故障是在图像中公共通道电路，还是在视频信号处理电路，将电视机置于AV状态，输入视频信号，发现在视频状态下图像拉丝现象消失，于是判定该机故障在图像公共通道电路上。由于该机的图像公共通道电路采用的是组合型高频调谐器（高频调谐器+中频信号处理电路），故判定故障由高频调谐器引起，更换高频调谐器后，故障排除。
