观察此电饭煲的精煮、快煮等各项加热功能完好：但多功能液晶显示屏背光灯不能点亮！给“人机对话”造成不便。

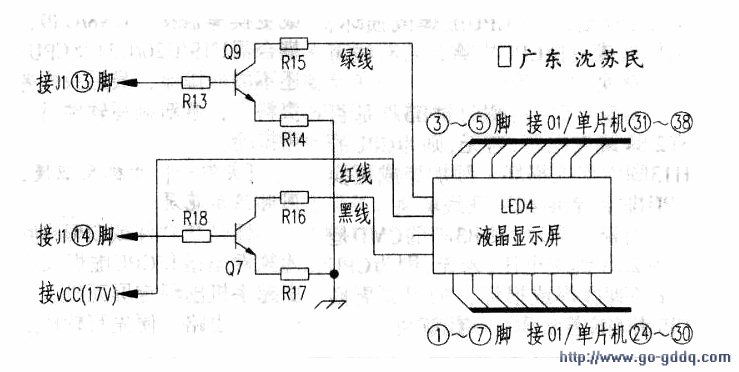

　　根据实物测绘的液晶显示屏背光灯电路如图所示。背光灯工作过程：当单片机Ul，SAMSUNGU538A的(13)、(14)脚发出高电平脉冲信号时，Q9.Q7导通接地．17V供电回路被沟通．背光灯点亮！

　　反之，当UI的(13)、(14)脚发出低电平脉冲信号时，09、07截止、背光灯熄灭。

　　经测量检查：U1的(13)、(14)脚能发出ov和5V的跳变脉冲指令：液晶显示屏正常工作所需的17V电雎也有且稳定；怀疑Q9、Q7性能变劣，按原电路设计要求用2SC9014（新管）换之，故障依旧！维修工作陷入困境。

　　后来，分析认为原设计对Q9、Q7的选管有误。于是，改用高频晶体管2SC9018代替．背光灯点亮、熄灭响应快速且完全按指令执行，故掉彻底排除！
