此机通电开机后指示灯亮，二次开机后指示灯闪烁，并且能听到继电器的吸合声，但无光栅，里黑屏状态。

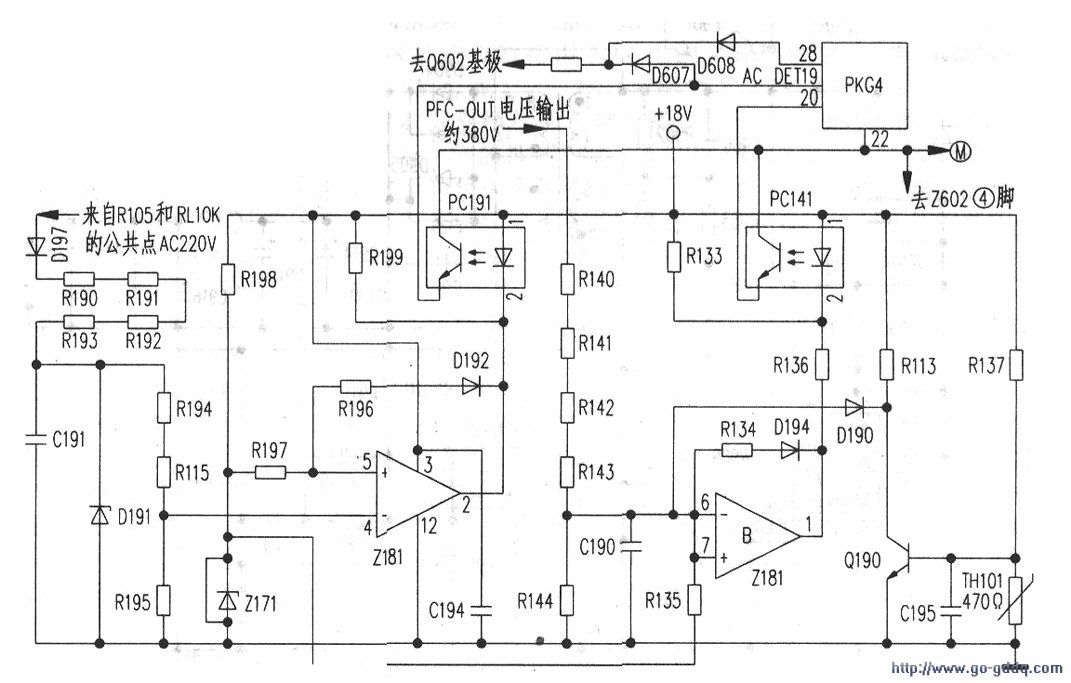

　　指示灯亮，说明彩电的副电源工作正常，故障可能出在主板或屏电路组件上。经自检还是保护不开机。检测Y驱动板和维持板上的保险管均完好，测查vs、VA、SVCTRL电压的对地电阻也束发现有短路，通电测量电源板的各组输出电压，结果发现除5VB电压外，待机电源产生的电压均输出正常，而其他各组均无电压输出。测查+5v电压已从PKG4(22)脚送入其内部的CPU。经检查，5VB电压没有输出是由于D607正端ACDET检测信号无4.6V高电平造成的，由此说明故障是由ACDET检测信号不正常引起的，有关ACDET电路见附图所示。当电源板通电后．5VSB电压形成电路开始工作，2181的(3)脚得到+18V的供电电压，比较器得电工作，同时．18V电压经电阻R198给分流式电压基准源2171供电．2171工作后输出2.5V的基准电压经R197加到2181(5)脚，作为比较器A稳压端（正端）的输入信号。同时，AC220V电压经D197整流、C191滤波和R115、R190~R195分压后，加至2181的(4)脚作为比较器A反相输入端的输入信号。正常工作时，比较器A输出端(2)脚输出低电平，使光电耦合器PC191内部发光二极管发光，其光敏管等效电阻降低，电源管理模块PKG4的(19)脚得到4.6V左右的ACDET信号。

　　当输入的交流电压偏低时，也就是2181(4)脚输入的电压比(5)脚的基准电压低时，比较器A翻转，(2)脚输出高电平，光电耦合器PC191内部的发光二极管截止，为此PKG4(19)脚电压变为低电平，其内部的CPU检测到此信号后，便发出断开后续电路供电的指令，使整机进入保护状态，此时，只有电源的待机部分工作。由于本机使用副电源提供主板所需的待机5v电压，所以当交流保护时，主电源板上输出保护信号送到主板，主板CPU接收到保护信号后，使整机进入待机状态，主电源板便没有交流电压输入。分流式电压比较器2171输出的2.5V基准电压经R135加到2181的（D脚，也就是比较器B的正向输入端。PFC电路正常工作后，从PFC-OUT输出的385V电压经R140~RI44分压后，加到2181的(6)脚，即比较器B的负相输入端。

　　正常时，由于(6)脚电压比(7)脚高，所故障现象：通电开机后指示灯以其(1)脚输出低电平，光电耦合器PC141内的发光二极管发光，其光敏管的等效电阻下降．PKG4的(20)脚得到约4.6V的PFCDET电压。

　　当PFC电路次级过流或PFC电路输出电压过低时．R140一R144分压后的电压降低，输入到2181(6)脚的电压也降低，当(6)脚电压比(7)脚的基准电压低时，比较器B翻转，其(1)脚输出高电平，当PC141内的发光二极管截止后．PKG(20)脚电压变为低电平，内部CPU检测到此信号后，便发出断开PFC电路供电的指令，整机进入保护状态。此时，只有电源待机部分工作，电容C190用来滤除杂波干扰。从上述电路分析可以看出．AC-DET检测电路与2181(5)脚电压为2.48V．正常，其(4)脚电压为2.5V也正常，(2)脚输出的也是低电平，故而怀疑光电耦合器PC191有问题，测量PC191(1)、(2)间的阻值，发现其正反阻值均在200kΩ以上，用一只PC123FY5光电耦合器更换后，通电测量PKG4(19)脚有4.6V左右的ACDET信号。观察图像、声音俱佳，故障排除。
