此机开机电源指示灯亮，但无光栅。拆开机壳，通电测量开关电源输出端各组电压皆正常，显然不是开关电源和稳压电路故障。

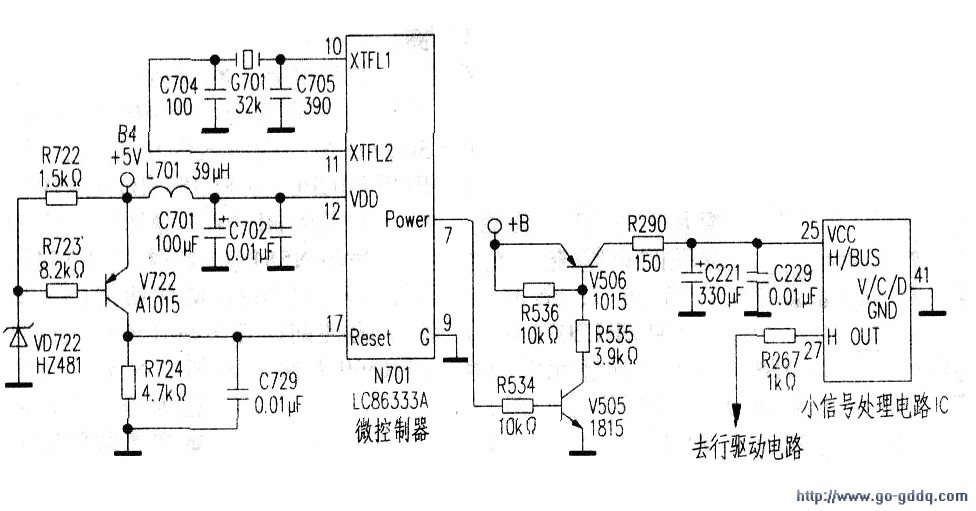

　　参见该机相关部分电路图（见附图）．测量微控制器(LC86333A)(12)脚VDD供电端对地电压为4.9V，(17)脚(Reset)复位端对地电压也为4.9V，两者电压皆正常。

　　测量(7)脚(power)输出端对地电压为ov．疑是微控制器晶振(G701、32K)不良。用一个从石英钟拆下的晶振(32768Hz)与原晶振并联，故障依旧，显然不是晶振故障。拆下并联上的石英钟晶振，用螺丝刀短接复位电路中的电容C729，而后断开，测量(7)脚(power)对地电压为4.9V．此时电视机出现光栅，说明是复位电路故障。拆下复位电路中的V722(A1015)和C729(O.OlμF)，然后在路测量R722(1.5k)、R723(8.2k)、R724(4.7k)及VD722(H2481)皆正常。用一个新的A1015代换原来的V722，用一个O.OIμF/400V涤纶电容代替原来的C729。通电后，电视机恢复正常。

　　微控制器正常工作必须满足电源，时钟、复位电路正常工作，缺一不可。本例由于微控制器复位电路不能正常复位，导致微控制器(7)脚（power端）输出低电平．V505(1815)、V506(1015)截止，无电源电压加在小信号处理IC(LA76810)(25)脚（行扫描电源端）vCC，关闭了(27)脚（行信号输出）输出，行扫描电路因无信号输入而停止工作。因场扫描电路和显像管灯丝供电由行扫描变压器工作时提供，行扫描电路停止工作，场扫描电路和显像管灯丝得不到供电，从而导致无光栅。
