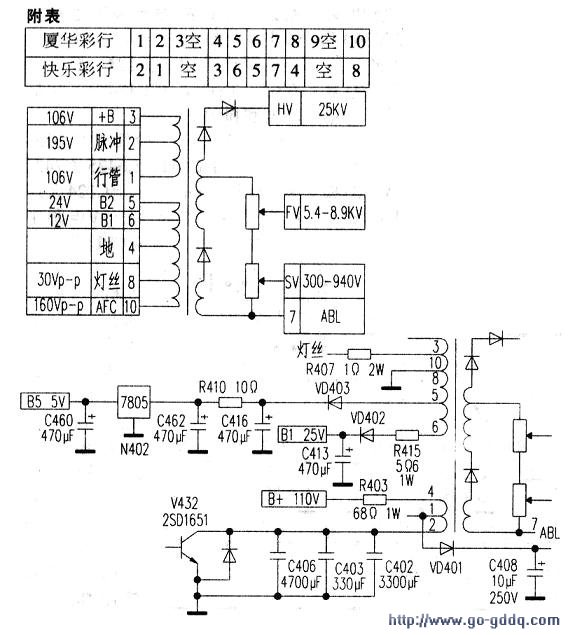

此机接通电源后三无。检查发现行管击穿，换新后，短路行管be极，测行供电B+为标称的110V．且很稳定，故排除电源不良的可能性。在逆程电容C406（图1）两端并上一只5600PF/2kV的电容。通电，听到行启动声后，至多3秒钟，即听到”唧唧”声，行管再次击穿，且严重烫手，由此也排除了逆程电容不良的可能性。换新行管后，通电后又是过热击穿。再换新行管，拔掉行偏转线圈插头，通电迅速测行输出的供电电阻R403(0.68Ω)两端电压约0.7V，工作电流大于1A，也排除了行偏转线圈短路的可能性。

　　怀疑行扫描前级有问题，但检测IC201(LA76810)的4.43MHz副载波振荡（行频由4.43MHZ分频）、行振荡的供电和行激励输出，以及外部的行激励级都基本正常，所以断定行输出变压器（简称彩行）不良。

　　由于该机较新，买不到同型号彩行，况且同行说肯定不是彩行的故障。拆下原彩行（型号：BSC25-5305），按下图只接(4)脚和(2)脚，用厚塑料袋包住高压帽，再放入装彩行的纸盒里包好，通电，只见彩行的(7)脚和(5)脚对外”啪啪”打火，同时行管过热。找来一只松下Mll机芯的彩行，找出B+端和行管集电极端，只接初级线圈，连好电路，通电，无打火声，只听到微弱的”咝咝”高压放电声，行管也不热。结论：原彩行确实损坏。

　　查资料得知快乐2104的彩行（上图）与原彩行有互换的可能性，且安装孔位相同，于是购买一只。把新彩行(9)(10)脚空着，其余脚按对应电路（见附表）连接。为保险起见，把灯丝限流电阻R407由lΩ换为Sn6，挑开场块N401(LA7840)的供电管VD451。通电，灯丝发光了。

　　行管温升正常，但灯丝电压偏低，把原R407恢复，灯丝电压正常。测Bl空载不足25V．把R415由5Ω6换为lΩ2．+25V正常，装好VD451．出现图像和伴音，但N402(7805)过热，测R410(标称10Ω．实为12Ω,)右侧为16.4V（标称12V），把R410继续增大，效果不明显，且温升很高。于是把该绕组弃之不用，用绝缘导线在彩行磁芯上绕8匝，一端接地，另一端接VD403正。极．R410改为1ΩlW．测7805的输入电压为7.9V，输出为4.94V．大大降低了温升，提高了可靠性。该机彻底修复。
